Фильтры осветлительные вертикальные (ФОВ)

Фильтры осветлительные вертикальные (ФОВ) широко применяются на водоподготовительных установках ТЭЦ, ГРЭС, промышленных и коммунальных котельных; при очистке стоков.

Параметры оборудования:

Цена - по запросу

Гарантия - 24 месяца

Доставка - в любую точку мира

Описание

Фильтры осветлительные вертикальные (ФОВ)

НазначениеОсветлительные фильтры (ФОВ) предназначены для удаления из воды взвешенных примесей различной степени дисперсности. Осветление входящего потока происходит в результате прилипания загрязнений к поверхности и порам зерен фильтрующего материала, а также заполнения загрязнениями свободного пространства между частицами материала по всему объему фильтрующей загрузки.

В качестве фильтрующего материала в фильтрах осветлительных используются: кварцевый песок, дробленый гидроантрацит, горелые породы, опоки дробленые (ОДМ-2Ф), керамзит и др.

Описание конструкцииОсветлительные однокамерные фильтры механической очистки воды ФОВ состоят из:

  • корпуса;
  • нижнего и верхнего распределительных устройств;
  • трубопроводов обвязки;
  • запорной арматуры;
  • пробоотборных устройств.

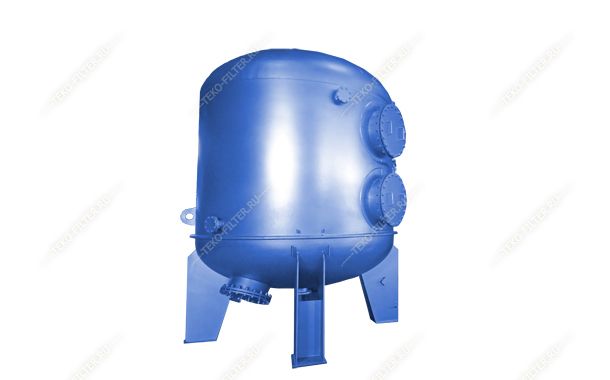

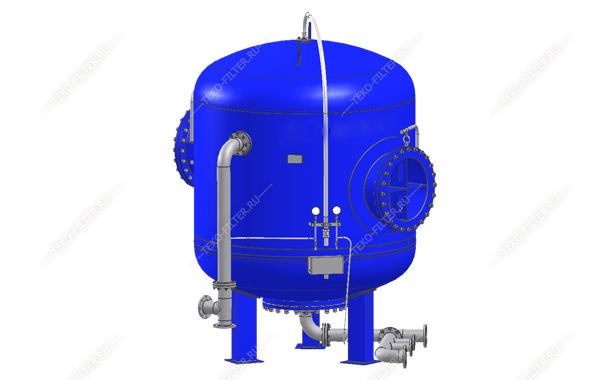

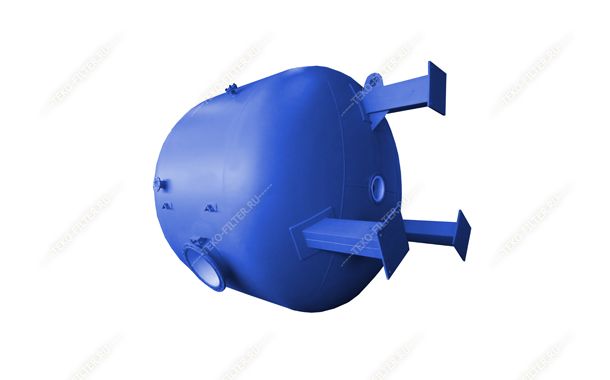

Корпус фильтра ФОВ цилиндрический, сварной из листовой стали, с приваренными эллиптическими штампованными днищами. К нижнему днищу приварены три опоры для установки фильтра на фундамент.

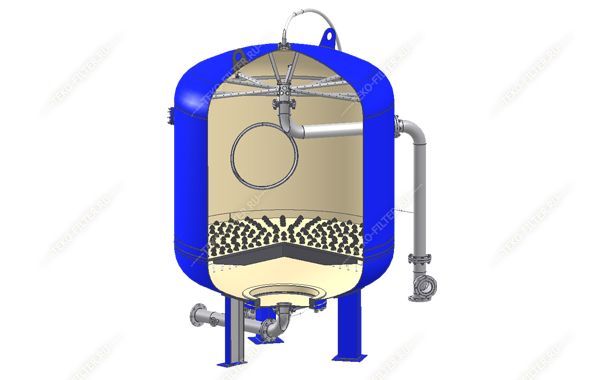

В центре верхнего и нижнего днищ фильтра приварены фланцы, к которым снаружи по фронту фильтра присоединяют трубопроводы, а внутри - сборно-распределительные устройства (НРУ и ВРУ).

В стандартной комплектации для фильтров ФОВ чаще всего применяются верхнее сборно-распределительное устройство конструкции «тарельчатый перелив», нижнее дренажное устройство копирующего тира или «ложное дно» с нержавеющими или пластиковыми щелевыми колпачками.

Принцип работы. Цикл работы фильтра состоит из следующих операций:

  • осветление воды (фильтрование);
  • взрыхление;
  • обратная промывка (водяная или водо-воздушная);
  • сброс первого фильтрата.

Исходный поток под напором поступает в фильтр, равномерно распределяется УВСР и приходит через слой фильтрующего материала в направлении сверху вниз. Взвешенные примеси задерживаются частицами фильтрующей загрузки, а фильтрат через УНСР выводится из аппарата в сборный коллектор. Рабочий цикл заканчивается по достижении одного из заданных показателей: увеличение перепада давления между входом и выходом из фильтра более 0,3 МПа (определяется по манометру) или выработка определенного количества осветленной воды требуемого качества.

По окончании фильтроцикла фильтр останавливается, отключается от рабочих магистралей, включается поток очищенной воды снизу-вверх на обратную промывку. Промывные воды сбрасываются в дренаж. Для увеличения эффективности операции обратной промывки применяется взрыхление фильтрующей загрузки сжатым воздухом снизу-вверх. По окончании промывки фильтр включается в работу или остается в рабочем резерве. Сразу после включения фильтра в работу первая порция фильтрата сбрасывается в дренаж.

Рабочий цикл ФОВ заканчивается при условии превышения одного из нормируемых показателей качества фильтрата и/или при превышении перепада давления между входом и выходом более 0,3 МПа.

Фильтры осветлительные вертикальные двухкамерные (ФОВ-2К)

Описание конструкции. Осветлительные вертикальные двухкамерные фильтры ФОВ-2К состоят из:

  • корпуса, разделенного на две камеры;
  • верхнего и нижнего сборно-распределительных устройств (по одному в каждой из камер);
  • трубопроводов обвязки;
  • запорной арматуры;
  • пробоотборных устройств.

Корпус фильтра ФОВ-2К цилиндрический, сварной из листовой стали, с приваренными эллиптическими штампованными днищами, с глухой плоской межкамерной перегородкой.
Плоская перегородка, делящая корпус фильтра осветлительного вертикального ФОВ-2К по высоте на камеры, скреплена анкерными связями с верхним эллиптическим днищем фильтра. Через анкерные связи, изготовленные из труб, воздух из нижней камеры отводится в верхнюю. Внутреннее давление в камерах выравнивается, и обе камеры находятся под одним общим давлением. Сборно-распределительные устройства НРУ и ВРУ имеют боковой подвод.

Принцип действия.  Цикл работы фильтра состоит из следующих операций:

  • осветление воды (фильтрование) одновременно в двух камерах;
  • взрыхление отдельно каждой камеры;
  • обратная промывка водяная или водо-воздушная в каждой камере;
  • сброс первого фильтрата.

Рабочий цикл ФОВ заканчивается при условии превышения одного из нормируемых показателей качества фильтрата и/или при превышении перепада давления между входом и выходом более 0,3 МПа.

Технические характеристики. Материал исполнения корпуса фильтров ФОВ: нержавеющая сталь, углеродистая сталь, низколегированная сталь, пластик (полиамид 6, армированный полиэстер).

Материал исполнения внутренних устройств: нержавеющая сталь 12Х18Н10Т, 03Х17Н14М3 или 10Х17Н13М2Т, ПВХ, хПВХ, полипропилен, PVDF, титан.

Диаметр корпуса изготавливаемых фильтров ФИПа варьируется от 1000 до 3400 мм, производительность аппаратов: от 8 до 180 м3/час, рабочее давление: 0,6 МПа, 1,0 МПа и выше.

Защитные покрытия. На внутреннюю поверхность фильтров, контактирующую с рабочей средой, наносится специальное антикоррозионное покрытие. Тип и марка покрытия подбирается в зависимости от характеристик агрессивной среды (эпоксидное, полиуретановое, гуммировка резиной, консервирующий грунт и т.п.). По желанию заказчика может быть применено любое покрытие из доступных на рынке.

Наружная поверхность фильтров окрашивается стандартной грунт-эмалью. По требованиям заказчика может выполняться окраска наружной поверхности в корпоративные цвета и с применением специальных схем защиты оборудования от коррозий (РОСНЕФТЬ, СИБУР, ГАЗПРОМ, ЛУКОЙЛ и др.).

Номенклатура и технические характеристики выпускаемых фильтров осветлительных вертикальных (ФОВ)

Тип фильтра Диаметр, мм Производительность, м3/час Давление рабочее, МПа Высота, мм Масса, кг
ФОВ-1,0-0,6 1000 8 0,6 2700 1200
ФОВ-1,4-0,6 1400 16 0,6 3100 1800
ФОВ-1,5-0,6 1500 18 0,6 3150 1970
ФОВ-2,0-0,6 2000 34 0,6 3500 3400
ФОВ-2,6-0,6 2600 58 0,6 3920 5400
ФОВ-3,0-0,6 3000 75 0,6 4230 6800
ФОВ-3,4-0,6 3400 90 0,6 5690 8800
ФОВ-2К-2,0-0,6 2000 70 0,6 5450 5000
ФОВ-2К-2,6-0,6 2600 120 0,6 6670 6000
ФОВ-2К-3,4-0,6 3400 180 0,6 5800 10700
ФОВ 3К-3,4-0,6 3400 270 0,6 7760 14600

 Фильтры осветлительные вертикальные ФОВ обладает рядом достоинств:

  • Высокая механическая прочность. Все конструкции фильтров проходят расчет на прочность, который является приложением к паспорту.
  • Длительный срок безаварийной эксплуатации. Конструкции внутренних устройств фильтров являются уникальными разработками нашей компании. Эффективно работают на многих объектах более 25 лет.
  • Изготовление по индивидуальному заказу или техническому заданию Заказчика. Возможна любая комплектация и исполнение фильтров по требованиям потребителя.
  • Гарантия качества от завода-изготовителя. Все применяемые на предприятии технологии, оборудование и персонал аттестованы в соответствии с требованиями нормативных документов РФ. Все материалы проходят входной контроль и испытания.

Фильтры изготавливаются согласно ТУ 3683-009-33513134-2012 «Фильтры водоподготовительные для ТЭС и промышленной энергетики», срок введения с 01.08.2012г.
