НРУ арочного типа для скорых безнапорных фильтров

Арочные фильтрующие элементы выполняются из щелевой каркасно-проволочной конструкции «ТЭКО-СЛОТ»

Параметры оборудования:

Цена - по запросу

Гарантия - 24 месяца

Доставка - в любую точку мира

Описание

Принцип действия

Технические характеристики

Описание

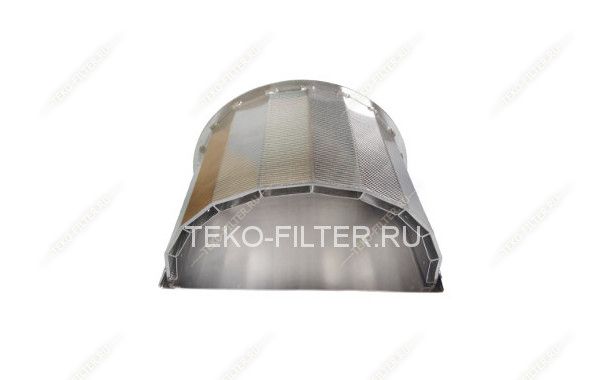

НРУ арочного типа для скорых безнапорных фильтров

Арочные фильтрующие элементы выполняются из щелевой каркасно-проволочной конструкции «ТЭКО-СЛОТ» и представляют собой полуцилиндр, расположенный дугой вверх. Конструкция арочных ФЭЛ обеспечивает высокую механическую прочность и производительность. Щели, образованные между намотанной треугольной проволокой, исключают забивание. Во время промывки обратным током воды щели работают как сопла, усиливая эффект промывки.

Размер щели подбирается в зависимости от размера частиц фильтрующей загрузки, стандартное устройство имеет щель 0,2 и 0,4 мм.

Фильтрующие элементы укладываются на выровненном бетонном днище рядами. В центральной части фильтра устраивается лоток для сбора отфильтрованной воды и подачи воды для обратной промывки.

Лоток сверху накрывается пластиной с отверстиями для монтажа фильтрующих элементов.

Все элементы дренажа: фильтрующие элементы, пластина лотка и крепежные элементы изготавливаются из нержавеющей стали.

Благодаря относительной легкости конструкций упрощается монтаж: не требуется тяжелой грузоподъемной техники и большого количества рабочих.

Принцип действия

Применение арочных фильтроэлементов «ТЭКО-СЛОТ» позволяет добиться:

  • Высокой эффективности обратной промывки.

    Равномерное распределение воды и воздуха обеспечивает эффективную водо-воздушную промывку всего объема фильтра. Происходит увеличение продолжительности фильтроцикла, что влечет за собой снижение потребления воды на промывку.

  • Увеличения производительности фильтра.

    Арочные фильтрующие элементы «ТЭКО-СЛОТ» обеспечивают минимальный перепад давления на дренажном устройстве и незабиваемость щелей поверхности, поддерживающей фильтрующий слой. Это позволяет выбирать наиболее эффективную фильтрующую загрузку.

    Уникальная конструкция арочных фильтрующих элементов «ТЭКО-СЛОТ» эффективно работает в большом диапазоне нагрузок.

    Отсутствие поддерживающего гравийного слоя позволяет увеличить объем фильтрующей загрузки и обеспечить более глубокую очистку воды.

  • Устранения проблем с фильтрующей загрузкой.

    Обратная промывка в классических системах может привести к перемешиванию поддерживающего и фильтрующего слоев, что влечет за собой снижение скорости потока или даже остановку фильтра. При использовании арочного фильтрующего устройства поддерживающий слой не требуется, что помогает решить данную проблему.

  • Снижения затрат, связанных с остановками и ремонтами.

    В случае проблем с дренажом в классических системах возникает необходимость остановки системы и выгрузки поддерживающего слоя и фильтрующей загрузки. Система дренажа с арочными фильтроэлементами не требует обслуживания и ремонта.

  • Снижения затрат на монтаж.

    Арочный ФЭЛ имеет небольшой вес и может легко монтироваться одним или двумя рабочими. Фильтроэлементы изготавливаются как отдельные, готовые к монтажу элементы. Заполнение фильтрующей загрузкой тоже упрощается, так как исключен гравийный поддерживающий слой. Сварка в процессе монтажа не используется.

Арочный ФЭЛ позволяет снизить эксплуатационные затраты

  • Высокая производительность системы и повышенная продолжительность фильтроцикла снижают эксплуатационные затраты.
  • Сокращается потребление очищенной воды для обратной промывки.
  • Незабиваемость щелей конструкции снижает потребность в техобслуживании, ремонтах и ос

Технические характеристики

Преимущества арочных фильтрующих элементов «ТЭКО-СЛОТ»:

  • Высокая пропускная способность;
  • Гладкая, прочная и устойчивая к забиванию фильтрующая поверхность;
  • Использование всей площади днища фильтра, без «мертвых» зон;
  • Гравийный поддерживающий слой не нужен;
  • Эффективная водно-воздушная промывка;
  • Низкое гидравлическое сопротивление;
  • Возможность использования многослойной загрузки;
  • Щель исключает проскок мелких частиц в фильтрат;
  • Меньшее число циклов обратной промывки.
