Фильтры-регенераторы

Фильтры-регенераторы

Назначение. Фильтр-регенератор (ФР) предназначен для проведения регенерации и промывки отработанной смешанной катионит-анионитной шихты фильтра смешанного действия с выносной регенерацией ФИСДНр.

Описание конструкции. Фильтры-регенераторы (ФР) состоят из:

• корпуса;
• смотровых окон;
• нижнего, среднего и верхнего распределительных устройств;
• трубопроводов обвязки;
• запорной арматуры;
• пробоотборных устройств.

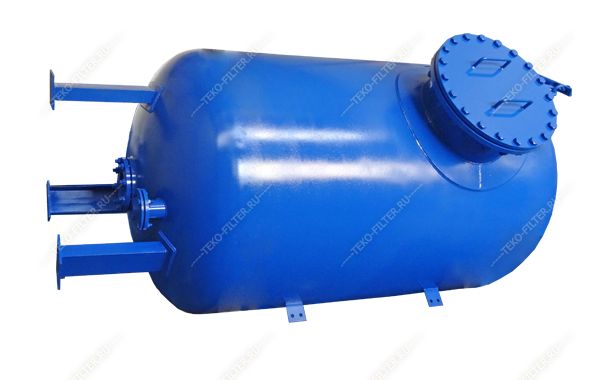

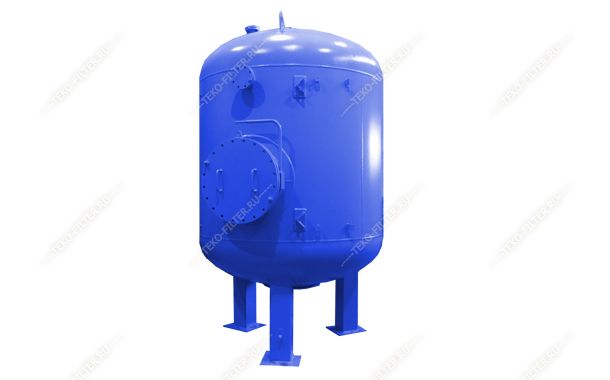

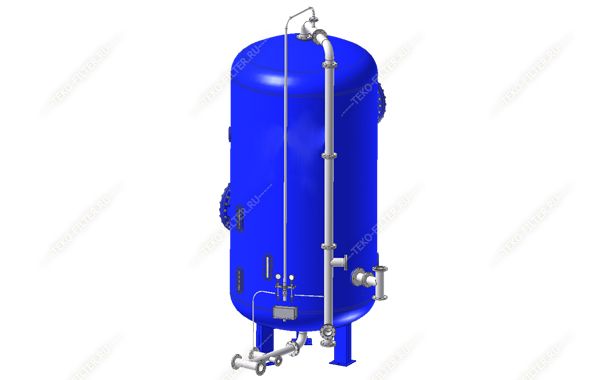

Корпус фильтра-регенератора ФР цилиндрический, сварной из листовой стали, с приваренными эллиптическими штампованными днищами. К нижнему днищу приварены три опоры для установки фильтра на фундамент.

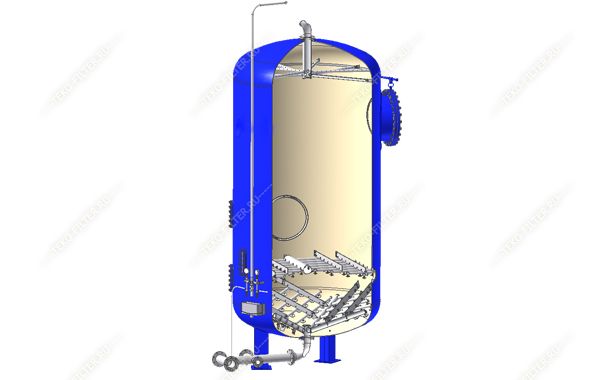

В центре верхнего и нижнего днищ фильтра приварены фланцы, к которым снаружи по фронту фильтра присоединяют трубопроводы, а внутри - сборно-распределительные устройства (НРУ и ВРУ). Среднее сборно-распределительное устройство (УССР) расположено на границе раздела катионита и анионита и имеет боковой подвод.

В стандартной комплектации фильтры-регенераторы чаще всего комплектуются верхним сборно-распределительным устройством конструкции «стакан в стакане», нижним дренажным устройством типа «ложное дно», средним сборно-распределительным устройством, которое может изготавливаться из лучей с нержавеющими или пластиковыми щелевыми колпачками.

Принцип действия. Цикл работы фильтра-регенератора состоит из следующих операций:

• загрузка ионитной шихты;
• взрыхление ионитной шихты в направлении снизу вверх с разделением катионита (нижний слой) и анионита (верхний слой);
• пропуск через анионит регенерационного раствора едкого натра и через катионит – регенерационного раствора серной кислоты (регенерационные растворы могут пропускаться через иониты одновременно или поочередно);
• предварительная отмывка ионитов в направлении пропуска регенерационных растворов (одновременно или поочередно);
• выгрузка ионитной шихты.

Гидроперегрузка отработанной ионитной шихты производится после остановки ФИСДНр на регенерацию. Взрыхление для разделения ионитов производится подачей обессоленной воды через НРУ восходящим потоком. Граница разделения проходит по оси коллектора УССР.

Наблюдение за процессом разделения ионитов проводится визуально через смотровые окна. Регенерация катионита проводится 3% раствором серной кислоты, регенерация анионита производится 4% раствором щелочи. Щелочь подается в фильтр-регенератор через ВРУ, а кислота через НРУ.

Отвод регенерационного раствора происходит одновременно через УССР. Предварительная отмывка ионитов производится обессоленной водой по показателям, установленным в технологической карте фильтра. Гидрозагрузка восстановленной ионитной шихты в ФИСДНр производится после окончания предварительной отмывки.

Технические характеристики. Материал исполнения корпуса фильтров-регенераторов: нержавеющая сталь, углеродистая сталь, низколегированная сталь, композитные материалы (полиамид 6, армированный полиэстер).

Материал исполнения внутренних устройств: нержавеющая сталь 12Х18Н10Т, 03Х17Н14М3 или 10Х17Н13М2Т, ПВХ, хПВХ, полипропилен, PVDF, титан.

Диаметр корпуса изготавливаемых фильтров ФР: от 1600 до 2600 мм, рабочее давление: 0,6 МПа.

Защитные покрытия. На внутреннюю поверхность фильтров, контактирующую с рабочей средой, наносится специальное антикоррозионное покрытие. Тип и марка покрытия подбирается в зависимости от характеристик агрессивной среды (эпоксидное, полиуретановое, гуммировка резиной, консервирующий грунт и т.п.). По желанию заказчика может быть применено любое покрытие из доступных на рынке.

Наружная поверхность фильтров окрашивается стандартной грунт-эмалью. По требованиям заказчика может выполняться окраска наружной поверхности в корпоративные цвета и с применением специальных схем защиты оборудования от коррозий (РОСНЕФТЬ, СИБУР, ГАЗПРОМ, ЛУКОЙЛ и др.).

Номенклатура и технические характеристики выпускаемых фильтров-регенераторов (ФР)

Фильтры-регенераторы ФР обладает рядом достоинств:

• Высокая механическая прочность. Все конструкции фильтров проходят расчет на прочность, который является приложением к паспорту.
• Длительный срок безаварийной эксплуатации. Конструкции внутренних устройств фильтров являются уникальными разработками нашей компании. Эффективно работают на многих объектах более 25 лет.
• Изготовление по индивидуальному заказу или техническому заданию Заказчика. Возможна любая комплектация и исполнение фильтров по требованиям потребителя.
• Гарантия качества от завода-изготовителя. Все применяемые на предприятии технологии, оборудование и персонал аттестованы в соответствии с требованиями нормативных документов РФ. Все материалы проходят входной контроль и испытания.

Фильтры изготавливаются согласно ТУ 3683-009-33513134-2012 «Фильтры водоподготовительные для ТЭС и промышленной энергетики», срок введения с 01.08.2012г.
