Фильтр осветлительный горизонтальный (ФОГ)

Фильтр осветлительный горизонтальный (ФОГ)

Назначение.

Фильтры ФОГ работают с фильтрующими загрузками, рассчитанными на поглощение разнообразных загрязняющих веществ из исходного потока (кварцевый песок, керамзит, антрацит….).

Описание конструкции.

Фильтры ФОГ состоят из:

• корпус с седловыми опорами (подвижная и неподвижная);
• внутренние сборно-распределительные устройства;
• обвязка с запорно-регулирующей арматурой;
• пробоотборные устройства.

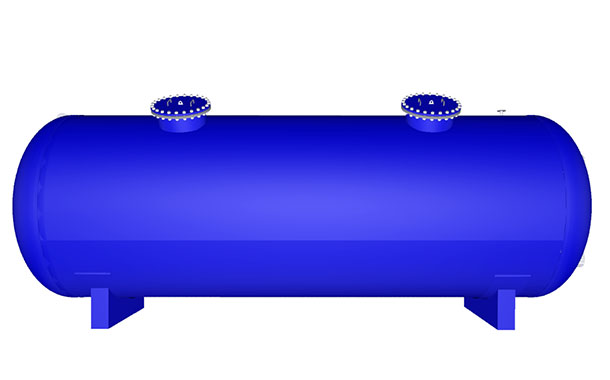

Корпус фильтра ФОГ цилиндрический, сварной из листовой стали, с приваренными эллиптическими штампованными днищами. Он размещается на двух седловых опорах: подвижной и неподвижной. Опоры изготавливаются по ГОСТ 26-2091-93.  В верхней и нижней части обечайки приварены фланцы, к которым снаружи по фронту фильтра присоединяют трубопроводы, а внутри - сборно-распределительные устройства (НРУ и ВРУ).

В стандартной комплектации для фильтров ФОГ чаще всего применяются верхнее сборно-распределительное устройство «трубчатой» конструкции, нижнее дренажное устройство «копирующего» типа с  пластиковыми щелевыми колпачками. Возможен вариант использования нержавеющих колпачков.

Принцип работы.

Цикл работы состоит из следующих операций:

• сброс первой порции фильтрата;
• фильтрация;
• понижение уровня воды в фильтре;
• воздушное взрыхление;
• обратная промывка.

Во время запуска фильтра в работу производится сброс первой порции фильтрата. Входящий поток под напором поступает в ФОГ и равномерно распределяется через УВСР по всей площади фильтра. Затем, очищаемая жидкость проходит через слой фильтрующего материала в направлении сверху вниз. Фильтрующая загрузка задерживает взвешенные примеси, после чего фильтрат выводится через УНСР из аппарата в сборный коллектор. Рабочий цикл заканчивается по достижении одного из заданных показателей: увеличение перепада давления между входом и выходом из фильтра более 0,2 МПа (определяется по манометру); выработка определенного количества осветленной воды требуемого качества или по результатам проведенных анализов.

По окончании фильтроцикла фильтр останавливается, отключается от рабочих магистралей. Понижают уровень воды в фильтре и проводят воздушное взрыхление фильтрующей загрузки. Для этого через нижнее дренажно-распределительное устройство подается воздух. Данная операция позволяет разрыхлить слой фильтрующей загрузки, удалить часть загрязнений задержанных в толще материала. Далее производится обратная промывка ФОГ от оставшихся загрязнений. Для этого через нижнее распределительное устройство с определенной интенсивностью подается очищенная вода. Восходящий поток отмывает загрузку от загрязнений и отводится в дренаж через верхнее сборно-распределительное устройство.

Технические характеристики

Материал исполнения корпуса фильтров ФОГ: нержавеющая сталь, углеродистая сталь, низколегированная сталь.

Материал исполнения внутренних устройств: нержавеющая сталь 12Х18Н10Т, 03Х17Н14М3 или 10Х17Н13М2Т, ПВХ, хПВХ, полипропилен, PVDF, титан.

Защитные покрытия.

На внутреннюю поверхность фильтров, контактирующую с рабочей средой, наносится специальное антикоррозионное покрытие. Тип и марка покрытия подбирается в зависимости от характеристик агрессивной среды (эпоксидное, полиуретановое, гуммировка резиной, консервирующий грунт и т.п.). По желанию заказчика может быть применено любое покрытие из доступных на рынке.

Наружная поверхность фильтров окрашивается стандартной грунт-эмалью. По требованиям заказчика может выполняться окраска наружной поверхности в корпоративные цвета и с применением специальных схем защиты оборудования от коррозии (РОСНЕФТЬ, СИБУР, ГАЗПРОМ, ЛУКОЙЛ и др.).

Преимущества фильтров  ФОГ перед традиционными ФОВ (фильтрами осветлительными вертикальными):

• Возможность располагать оборудование в низких зданиях;

• Высокая производительность аппарата (1 ФОГ легко может заменить 3 ФОВа такого же диаметра).

Номенклатура и технические характеристики выпускаемых фильтров осветлительных горизонтальных (ФОГ)
