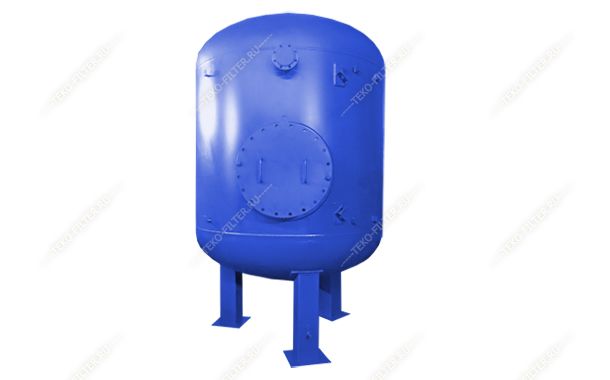

Фильтры ионитные смешанного действия (ФИСД)

Фильтры ионитные смешанного действия (ФИСД) предназначены для применения в составе обессоливающих установок и конденсатоочисток на электростанциях. Фильтрование воды в этих фильтрах осуществляется через слой специальной ионообменной шихты, состоящей из смеси катионита и анионита.

Параметры оборудования:

Цена - по запросу

Гарантия - 24 месяца

Доставка - в любую точку мира

Описание

Фильтры ионитные смешанного действия (ФИСД)

Назначение. Фильтры ионитные смешанного действия (ФИСД) предназначены для удаления из входящего потока катионов Na+, К+ и анионов кремниевой кислоты как конечная ступень обессоливания воды. Получаемая глубоко обессоленная вода чаще всего используется для подпитки паровых котлов (выработка пара среднего и высокого давления). Также фильтры ФИСДНр применяются для доочистки турбинного конденсата. Фильтр ФИСД заполняется расчетным количеством смешанной катионитно-анионитной шихты. В значительной степени вода после глубокой ионитной очистки используется в различных промышленных технологиях, где требуется сверхчистая вода в больших количествах. Один фильтр ФИСД заменяет два последовательно включенных Н- и ОН-ионитных фильтра

В качестве фильтрующей загрузки в фильтрах ионитных используются ионообменные материалы естественного и искусственного происхождения: катиониты и аниониты.

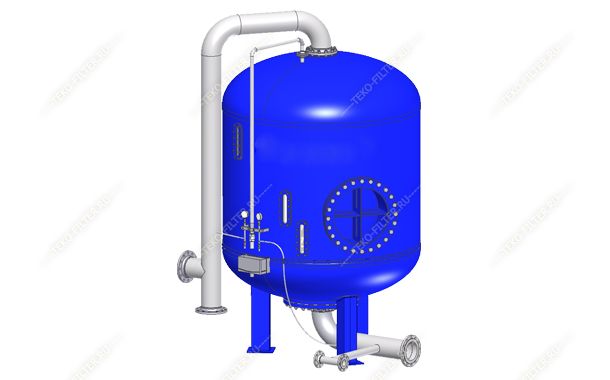

Описание конструкции. Фильтры ионитные смешанного действия ФИСД состоят из:

  • корпуса;
  • смотровых окон;
  • верхнего и нижнего распределительных устройств;
  • трубопроводов обвязки;
  • запорной арматуры;
  • пробоотборных устройств.

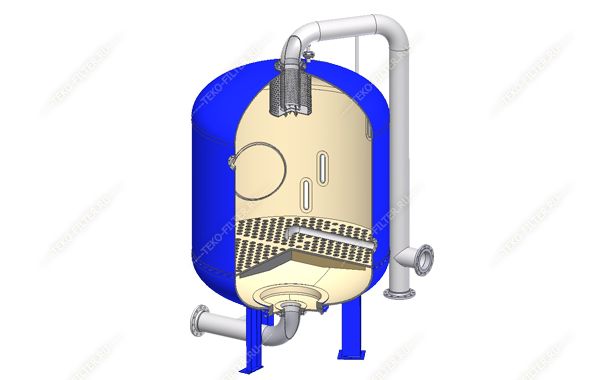

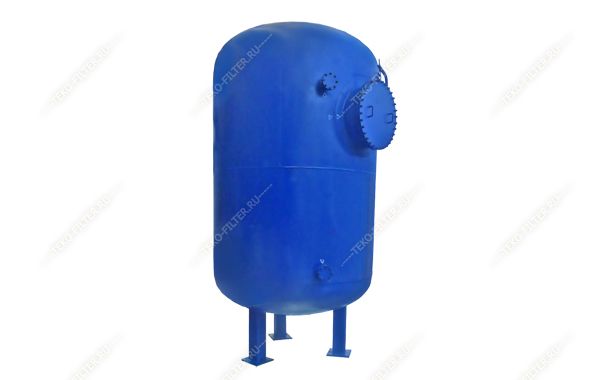

Корпус фильтра ФИСД цилиндрический, сварной из листовой стали, с приваренными эллиптическими штампованными днищами. К нижнему днищу приварены три опоры для установки фильтра на фундамент.

В центре верхнего и нижнего днищ фильтра приварены фланцы, к которым снаружи по фронту фильтра присоединяют трубопроводы обвязки, а внутри - сборно-распределительные устройства (НРУ и ВРУ).

Для фильтров ФИСД чаще всего используется УВСР «стакан в стакане», УНСР – копирующего типа «паук» с нержавеющими щелевыми колпачками ФЭЛ.

Для ФИСДВр предусмотривается установка устройства среднего сборно-распределительного (УССР) из нержавеющей стали для проведения операции разделения и регенерации ионообменной смолы.

Принцип работы. Цикл работы фильтра ФИСД состоит из следующих операций:

  • обессоливание воды (фильтрование);
  • взрыхление-разделение катионит-анионитной шихты;
  • регенерация (внутри фильтра или выносная);
  • отмывка;
  • перемешивание ионитной шихты;
  • сброс первого фильтрата перед включением в схему.

Принцип действия ФИСДВр

Исходный поток под напором поступает в УВСР ФИСДВр, равномерно распределяется и приходит через слой смешанной катионитно-анионитной шихты в направлении сверху вниз. Катионы Na+, K+ и анионы кремниевой кислоты остаются в зернах материала, обеспечивая глубокообессоленный фильтрат, который через УНСР выводится из аппарата в сборный коллектор.

Взрыхление (разделение) ионитов производится снизу-вверх. Результат разделения катионита и анионита наблюдают визуально по смотровым окнам. Регенерация ионитов раствором щелочи и раствором кислоты может производиться одновременно или поочередно. Отмывка ионитов производится глубоко обессоленной водой по направлению пропуска растворов регенерантов. По окончании отмывки производится операция перемешивания ионитной шихты сжатым воздухом. По окончании отмывки и перемешивания фильтр включается в работу или остается в резерве. Сразу после включения фильтра в работу первая порция фильтрата сбрасывается в дренаж с проведением аналитического контроля. После получения регламентных показателей по глубоко обессоленной воде, ФИСДВр подключается к коллектору фильтрата.

Принцип действия ФИСДНр

Цикл работы фильтра состоит из следующих операций: глубокое обессоливание, остановка на регенерацию, гидроперегрузка ионитной шихты в фильтр-регенератор (ФР), гидроперегрузка восстановленной ионитной шихты из ФР, перемешивание ионитной шихты, отмывка ионитной шихты. Глубокое обессоливание (обескремнивание) происходит при прохождении исходного потока через слой перемешанного катионита и анионита.

Гидроперегрузка отработанной ионитной шихты производится водяной пульпой в фильтр-регенератор со скоростью 0,5 м/с (один фильтр-регенератор используется для группы из трех ФИСДНр). Гидрозагрузка восстановленной ионитной шихты производится водяной пульпой из фильтра-регенератора. Следующим этапом производится операция перемешивания ионитной шихты сжатым воздухом. Отмывка ионитов производится глубоко обессоленной водой по направлению сверху вниз. Сразу после включения фильтра в работу первая порция фильтрата сбрасывается в дренаж с проведением аналитического контроля. После получения регламентных показателей по глубоко обессоленной воде, ФИСДНр подключается к коллектору фильтрата.

Рабочий цикл ФИСД заканчивается, когда содержание катионов Na+,K+ и анионов кремниевой кислоты в фильтрате приближается к предельно допустимым значениям.

Технические характеристики. Материал исполнения корпуса фильтров ФИСД: нержавеющая сталь, углеродистая сталь, низколегированная сталь, пластик (полиамид 6, армированный полиэстер).

Материал исполнения внутренних устройств: нержавеющая сталь 12Х18Н10Т, 03Х17Н14М3 или 10Х17Н13М2Т, ПВХ, хПВХ, полипропилен, PVDF, титан.

Диаметр корпуса изготавливаемых фильтров ФИСД варьируется от 2000 до 2600 мм, производительность аппаратов: от 300 до 380 м3/час, рабочее давление: от 0,6 до 1,6 МПа.

Защитные покрытия. На внутреннюю поверхность фильтров, контактирующую с рабочей средой, наносится специальное антикоррозионное покрытие. Тип и марка покрытия подбирается в зависимости от характеристик агрессивной среды (эпоксидное, полиуретановое, гуммировка резиной, консервирующий грунт и т.п.). По желанию заказчика может быть применено любое покрытие из доступных на рынке.

Наружная поверхность фильтров окрашивается стандартной грунт-эмалью. По требованиям заказчика может выполняться окраска наружной поверхности в корпоративные цвета и с применением специальных схем защиты оборудования от коррозий (РОСНЕФТЬ, СИБУР, ГАЗПРОМ, ЛУКОЙЛ и др.).

Номенклатура и технические характеристики выпускаемых фильтров ионитных смешанного действия (ФИСД)

Тип фильтра Диаметр, мм Производительность, м3/час Давление рабочее, МПа Высота, мм Масса, кг
ФИСДНр 2,0-1,0 2000 300 1,0 3800 3100
ФИСДНр 2,6-1,0 2600 500 1,0 4250 4600
ФИСДНр 3,4-1,6 3400 900 1,6 4500 9500
ФИСДВр 2,0-1,0 2000 220 0,6 4850 4300
ФИСДВр 2,6-1,0 2600 380 0,6 5380 6400



Фильтры ионитные смешанного действия ФИСД обладают рядом достоинств:

  • Высокая механическая прочность. Все конструкции фильтров проходят расчет на прочность, который является приложением к паспорту.
  • Длительный срок безаварийной эксплуатации. Конструкции внутренних устройств фильтров являются уникальными разработками нашей компании. Эффективно работают на многих объектах более 25 лет.
  • Изготовление по индивидуальному заказу или техническому заданию Заказчика. Возможна любая комплектация и исполнение фильтров по требованиям потребителя.
  • Гарантия качества от завода-изготовителя. Все применяемые на предприятии технологии, оборудование и персонал аттестованы в соответствии с требованиями нормативных документов РФ. Все материалы проходят входной контроль и испытания.

Фильтры изготавливаются согласно ТУ 3683-009-33513134-2012 «Фильтры водоподготовительные для ТЭС и промышленной энергетики», срок введения с 01.08.2012г.
