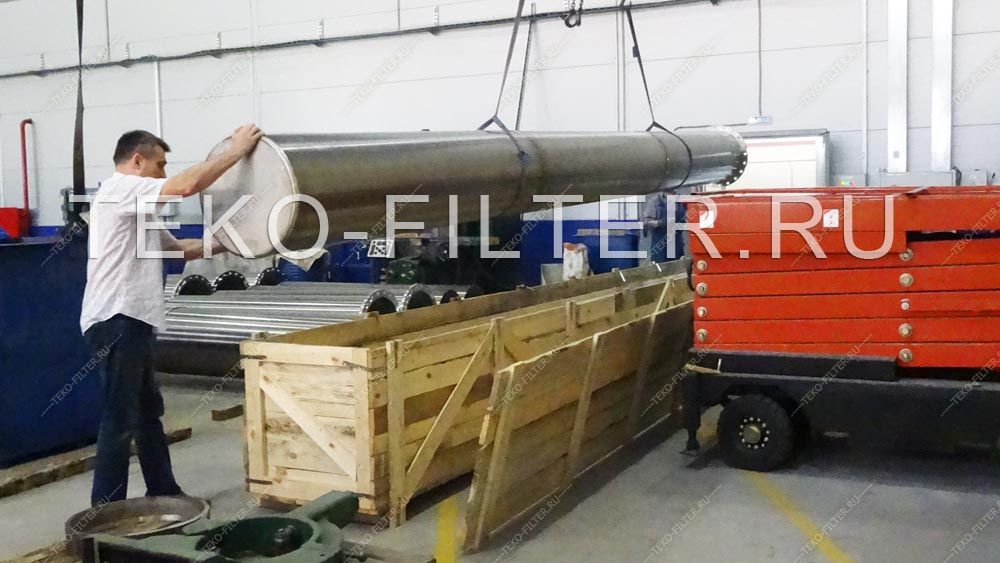

Производственное предприятие “ТЭКО-ФИЛЬТР” отгрузило бескаркасные скважинные фильтры длиной 15 м. в количестве 3 шт. в адрес ООО "ТД Сибирский Цемент".

Перед нашим предприятием была поставлена задача разработки и изготовления скважинного фильтра для водозабора. Он будет использоваться на насосной станции технологической воды 1-го подъема с водозабором производительностью 450 м³/час и водоводом до 300 м в г. Искитим Новосибирской области. Работа по предварительному проектированию и выработке технического решения была проведена еще в 2016 году совместно с ведущим отраслевым институтом.

Конструкция водозабора представляет собой уложенные в русле реки горизонтальные обсадные трубы, с помещенными в них скважинными насосами. Водоприемная часть обсадной трубы оборудуется защитным фильтром для задержания механических частиц, способных повредить насосное оборудование.

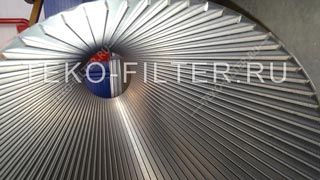

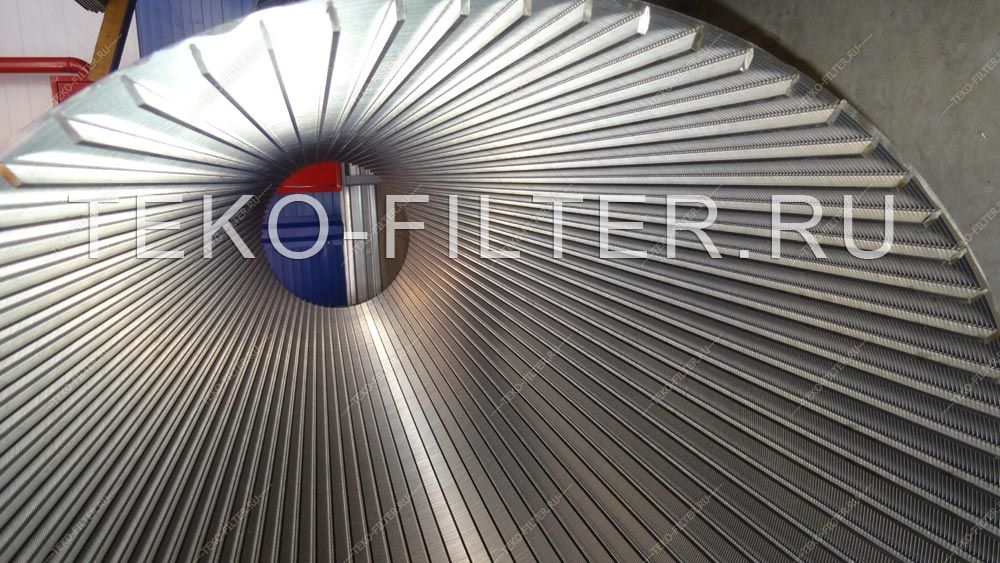

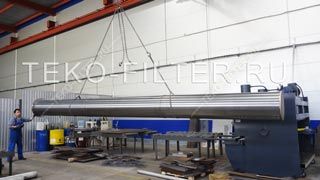

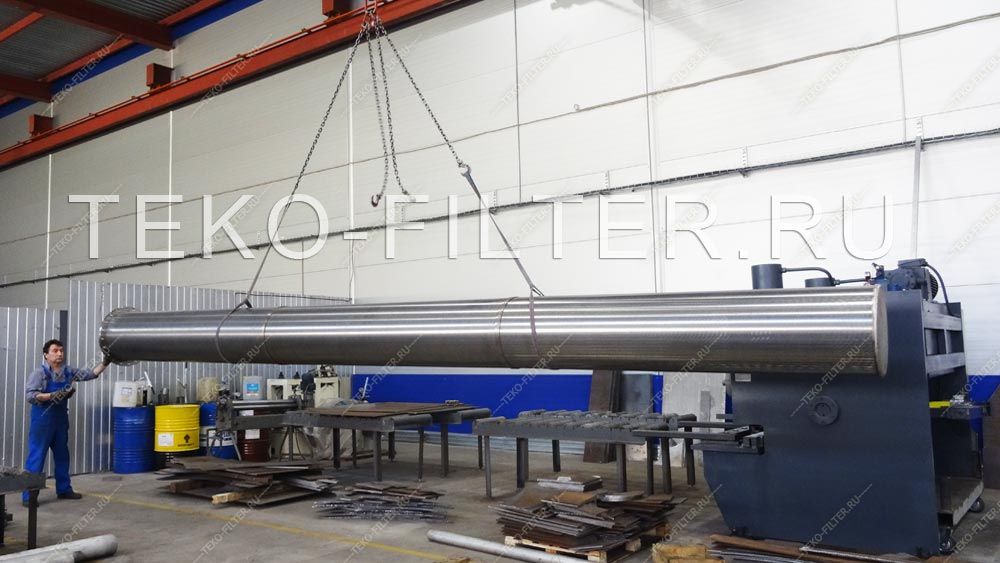

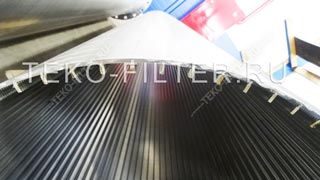

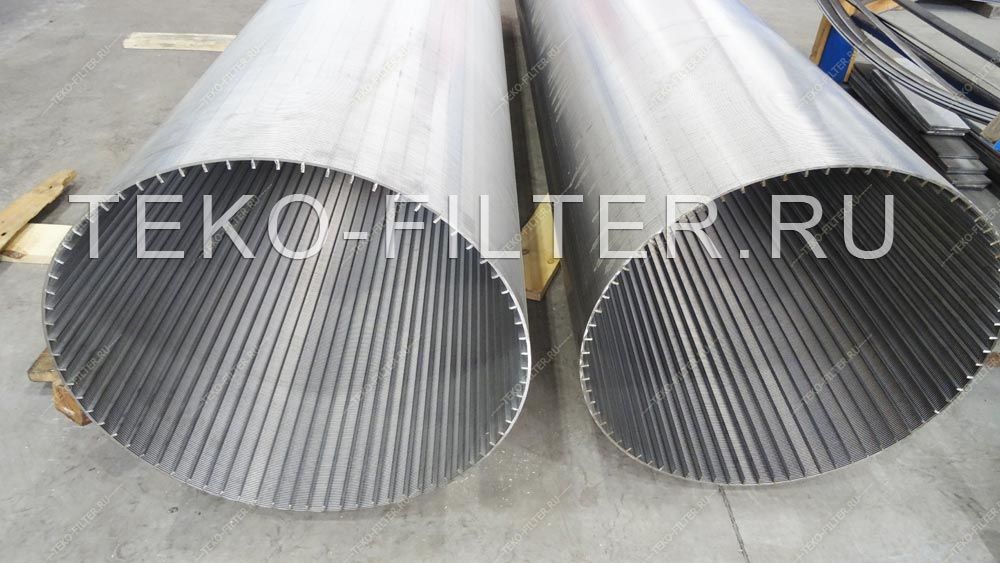

Наше предприятие разработало бескаркасный скважинный фильтр конструкции “ТЭКО-СЛОТ” длиной 15м и диаметром 550 мм. Для удобства перевозки и монтажа фильтр состоит из двух частей с фланцевыми соединениями. Каждая часть фильтра длиной 7,5м и разделена еще на 3 части, сваренные между собой с помощью колец.

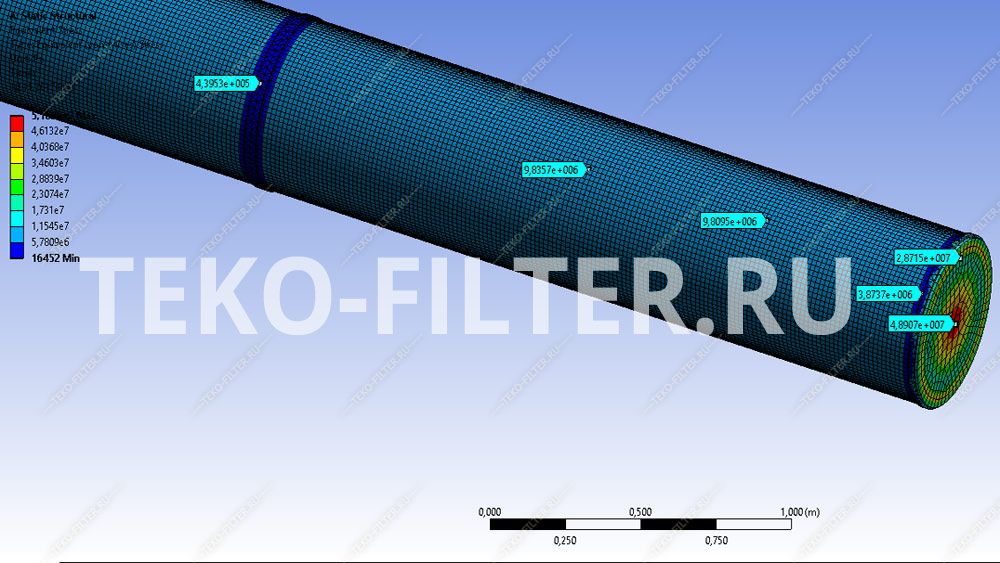

В процессе разработки были проведены технологические и прочностные расчеты. На 3D-модель были приложены потенциальные нагружения, выявлены и устранены потенциальные места нарушения прочности.

Насосная станция обеспечивает жизнедеятельность АО "Искитимцемент", которое является крупнейшим предприятием по выпуску цемента в Сибири. В год завод способен производить до 2,1 млн тонн строительного материала. Завод находится на левом берегу реки Бердь в г. Искитим Новосибирской области.

Поставка скважинного фильтра для водозабора «Сибирский цемент»
