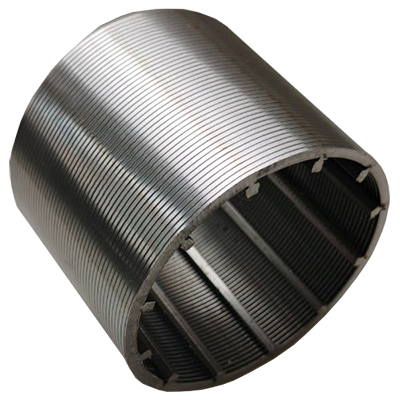

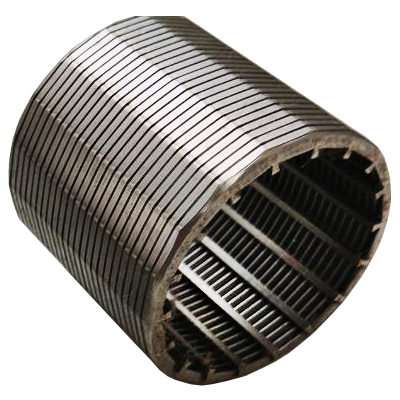

Фильтрующий элемент ТЭКО-СЛОТ — это высокопрочная и надёжная фильтрующая конструкция, применяемая для водоподготовки, добычи нефти, газа, переработки углеводородов и других жидкостей. Он представляет собой изделие цилиндрической формы, которое изготавливается путем намотки по спирали треугольной проволоки на продольные направляющие (стрингеры).

Конструкция:

• Фильтрующая поверхность — выполнена из проволоки треугольного сечения;
• Опорные элементы — внутренние продольные стрингеры треугольного сечения;
• Сварка — производится точечной или контактной сваркой с высокой точностью на новейшем высокоточном оборудовании (ссылка на статью про станок);
• Ширина щели — от 25 микрон подбирается под конкретные условия фильтрации;
• Диаметр фильтра — от 29 до 300 мм и более;
• Материал — нержавеющая сталь, AISI 321 (устойчива к межкристаллитной коррозии, подходит для горячей воды и химически активных сред). Также возможно изготовление из стали AISI 316, AISI 304, AISI 321L, титан (Ti), а также других специальных сплавов по запросу.

Сравнение форм конструкции щелевого фильтрующего элемента:

Преимущества круглой щелевой конструкции фильтров:

• Форма и симметрия: идеально цилиндрическая. В круглых фильтрах поток жидкости или газа распределяется более равномерно по всей поверхности фильтрующей перегородки;
• Жесткость конструкции: равномерная, без точек концентрации напряжений. Круглые конструкции обладают повышенной устойчивостью к высокому давлению благодаря отсутствию углов. Это особенно важно в условиях высокого давления или при работе с агрессивными средами;
• Сопротивление потоку: минимальное, поток обтекает фильтрующую поверхность равномерно. Круглая форма способствует лучшей гидродинамике;
• Надёжность под давлением: отлично выдерживает нагрузку;
• Качество очистки и сопротивление забиванию щелей: круглые фильтры менее подвержены забиванию загрязнениями в процессе работы, а также проще отмываются при обратной промывке;
• Срок службы: максимальный при равных условиях;
• Нагрузка при сварке: равномерная по окружности;
• Качество сварного соединения: очень точные равномерные сварные соединения.

Вывод:

Круглые фильтрующие элементы ТЭКО-СЛОТ — это оптимальное решение для систем очистки жидкостей и газов с повышенными требованиями к стабильной работе, высокой надёжности, долговечности. Они сочетают механическую прочность, эффективность фильтрации и высокое качество исполнения.

Главное преимущество – возможность изготовления фильтрующих элементов с размером щели от 25 микрон с высокой точностью.

Выбор за Вами!

---
