Описание конструкции.

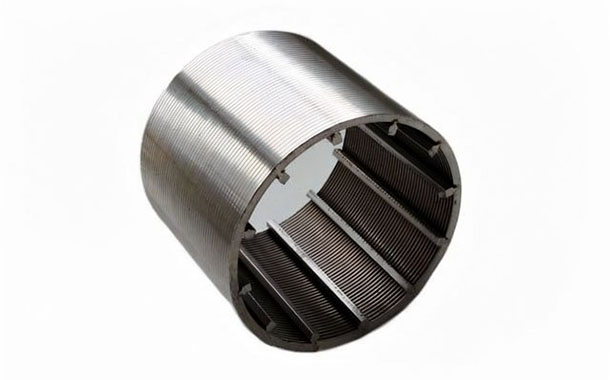

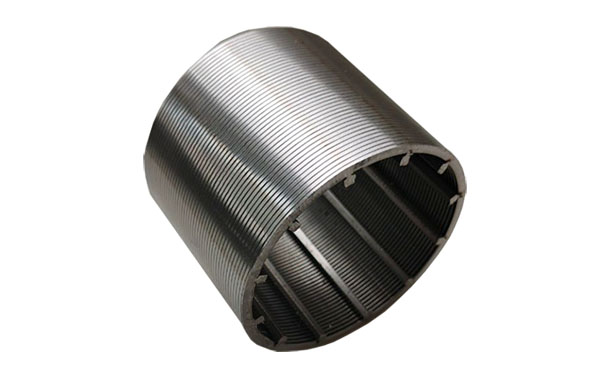

Щелевая труба – изделие цилиндрической формы, которое изготавливается путем намотки по спирали треугольной проволоки на продольные направляющие (стрингеры). В каждой точке соприкосновения проволока скрепляется со стрингерами методом контактной сварки. Шаг намотки проволоки определяет ширину щелевого зазора трубы.

Проволока треугольного сечения образует гладкую фильтрующую поверхность. Щели между соседними витками проволоки диффузорно расширяются в направлении фильтрации. Опорные элементы (стрингеры) образуют жесткий каркас. В итоге получается простая, но очень прочная и надежная щелевая конструкция.

Особенности изделия:

• Фильтрующая поверхность — выполнена из проволоки треугольного сечения;
• Опорные элементы — внутренние продольные стрингеры треугольного сечения;
• Сварка — производится точечной или контактной сваркой с высокой точностью на новейшем высокоточном оборудовании (ссылка на статью про станок);
• Ширина щели — от 25 микрон подбирается под конкретные условия фильтрации;
• Диаметр фильтра — от 29 до 300 мм и более;
• Материал — нержавеющая сталь, AISI 321 (устойчива к межкристаллитной коррозии, подходит для горячей воды и химически активных сред). Также возможно изготовление из стали AISI 316, AISI 304, AISI 321L, титан (Ti), а также других специальных сплавов по запросу.

Преимущества круглой щелевой конструкции фильтров:

• Форма и симметрия: идеально цилиндрическая. В круглых фильтрах поток жидкости или газа распределяется более равномерно по всей поверхности фильтрующей перегородки;
• Жесткость конструкции: равномерная, без точек концентрации напряжений. Круглые конструкции обладают повышенной устойчивостью к высокому давлению благодаря отсутствию углов. Это особенно важно в условиях высокого давления или при работе с агрессивными средами;
• Сопротивление потоку: минимальное, поток обтекает фильтрующую поверхность равномерно. Круглая форма способствует лучшей гидродинамике;
• Надёжность под давлением: отлично выдерживает нагрузку;
• Качество очистки и сопротивление забиванию щелей: круглые фильтры менее подвержены забиванию загрязнениями в процессе работы, а также проще отмываются при обратной промывке;
• Срок службы: максимальный при равных условиях;
• Нагрузка при сварке: равномерная по окружности;
• Качество сварного соединения: очень точные равномерные сварные соединения.

Щелевые трубы «ТЭКО-СЛОТ» широко применяются для изготовления дренажных устройств напорных фильтров водоподготовки, фильтроблоков фильтрующих элементов ФЭЛ 4-го исполнения, фильтрующих элементов фильтров-ловушек и фильтров механической очистки ФМО, фильтров-циклонов, фильтрующей части скважинных фильтров и других изделий.

Принцип действия. Фильтруемая среда проходит через щели трубы, при этом механические загрязнения, размер которых превышает ширину щели, задерживаются на фильтрующей поверхности. Размер щели в каждом отдельном случае подбирается индивидуально в зависимости от размера частиц загрязнений и требований к фильтрату.

Промывка осуществляется методом обратного тока. В режиме промывки за счет профиля проволоки, образующей фильтрующую поверхность, щели работают как сопла, усиливая эффект промывки. Кроме того, благодаря особенностям щелевой конструкции, полностью исключается возможность забивания щелей фильтрующей поверхности. Также возможна очистка фильтрующей поверхности вручную или методом продувки (в зависимости от сферы применения и характера рабочей среды и загрязнений).

Технические характеристики.

Минимальная ширина щели фильтрующей поверхности щелевых труб составляет 0,025 мм. Современное, автоматическое оборудование, с использованием которого изготавливаются щелевые трубы «ТЭКО-СЛОТ»™, позволяет выдерживать допуск на ширину щели до ±0,015  мм.

Диаметр изготавливаемых щелевых труб варьируется от 29 до 165 мм. Возможно изготовление труб больших диаметров методом сварки отдельно изготовленных частей.

Длина производимых щелевых труб составляет до 2000 мм (без сварки сегментов). Возможно изготовление труб любой длины путем сварки составных частей.

Направление фильтрации может быть реализовано согласно принципам: снаружи – внутрь (С/В) или изнутри – наружу (И/Н) щелевой трубы.

Материал изготовления щелевых труб: нержавеющая сталь 08Х18Н9, 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 03Х17Н14М3, 10Х17Н13М2Т по ГОСТ 5632, или аналог AISI 304, AISI 316L, AISI 316Ti, AISI 321; титан ВТ1-00, ВТ1-0 по ГОСТ 19807, или аналог Ti Grade 2, Ti Grade 4, а также другие специальные сплавы по согласованию.

Специальные элементы крепления для облегченного монтажа конструкций разрабатываются и изготавливаются по требованиям заказчика. Щелевые трубы и изделия на их основе могут быть укомплектованы резьбами, фланцами, заглушками, муфтами, центраторами и т.д. и т.п.

Номенклатура производимых щелевых труб «ТЭКО-СЛОТ»

* - может быть изготовлен любой диаметр щелевой трубы с требуемой точностью помимо указанных стандартных.

** - могут быть применены другие профили проволоки в зависимости от требований, предъявляемых к конечному изделию по прочности и производительности.

*** - для цельного изделия без стыковки сегментов сваркой.

Щелевые трубы «ТЭКО-СЛОТ» обладает рядом достоинств:

• Высокая пропускная способность;
• Низкое гидравлическое сопротивление;
• Полное исключение возможности забивания щели фильтрующей поверхности;
• Равномерное распределение фильтруемой среды по всей фильтрующей поверхности;
• Эффективная обратная промывка;
• Высокая механическая прочность;
• Длительный безаварийный срок эксплуатации.

Сфера применения. Щелевые трубы «ТЭКО-СЛОТ» широко применяются в различных отраслях промышленности и народного хозяйства:

• В добыче нефти и газа для защиты скважинных насосов от механических частиц и песка (в составе противопесочных фильтров), а также в очистке пластовых вод, подтоварных вод, и для увеличения дебета скважин (в составе скважинных фильтров).
• В водоснабжении для очистки воды для промышленных и бытовых нужд (в составе водозаборных и водораспределительных устройств), для ирригации (в составе фильтров для защиты насосного и нагревательного оборудования от механических частиц);
• В химической промышленности на производстве лакокрасочной продукции (в составе фильтров жидких продуктов); на производстве химической продукции (в составе фильтров жидких и газообразных продуктов, распределительных систем колонных аппаратов); на производстве пластмасс; в каталитических процессах (как внутренние устройства реакторов); в газоочистке (в составе фильтров газа и внутренних устройств газоразделительных установок) и других сферах.
• В пищевой промышленности для процессов центрифугирования (в качестве фильтрующих барабанов центрифуг), для очистки соков, молока, пива, пюре, суспензий, жидких концентратов и добавок, для разделения на фракции твердых продуктов (злаки, сахар, мука) и других сферах.

Щелевые трубы изготавливаются согласно ТУ 3600-010-33513134-2014 "Трубы щелевые каркасно-проволочные "ТЭКО-СЛОТ" (ТС)", срок введения с 08.12.2014 г.

Чтобы задать вопрос или оформить заказ на щелевые трубы, звоните по телефону: +7 (8482) 20-83-61, 20-85-90 или пишите на электронную почту info@teko-filter.ru

Выбирая нашу продукцию, Вы получаете качественные изделия от производителя, без посредников и наценок. Все оборудование изготавливается с учетом индивидуальных требований заказчика и проходит проверку качества на всех этапах производства.
