Решетки

Предприятие «ТЭКО-ФИЛЬТР» изготавливает щелевые решетки для фильтрации и разделения различных сред под товарной маркой «ТЭКО-СЛОТ»™.

Параметры оборудования:

Цена - по запросу (возможен лизинг)

Гарантия - 24 месяца

Доставка - в любую точку мира

Описание

Решетки

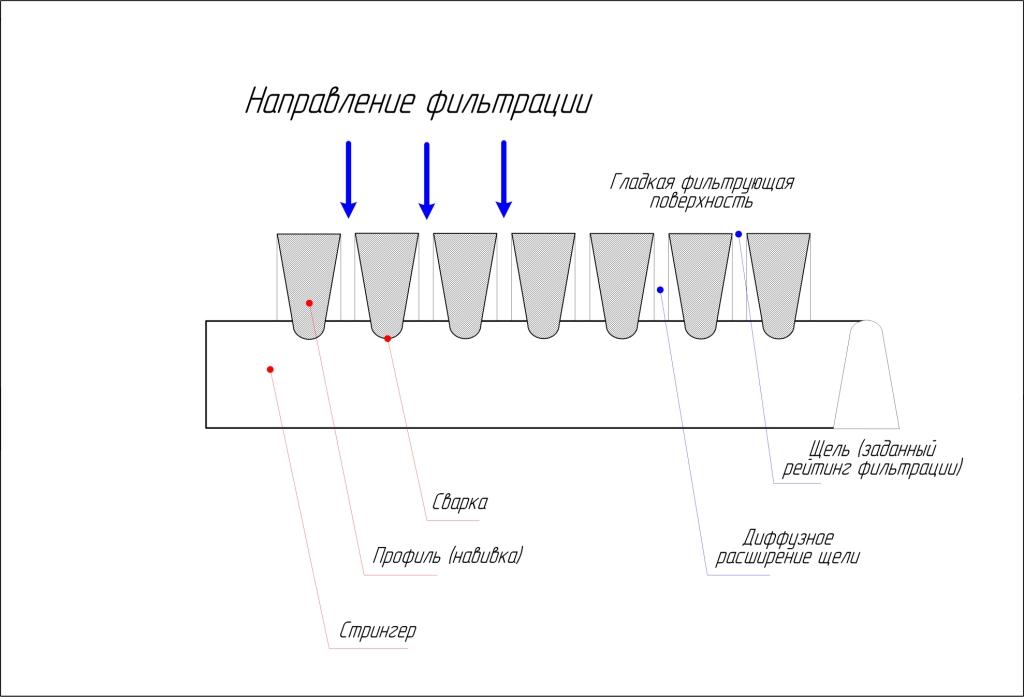

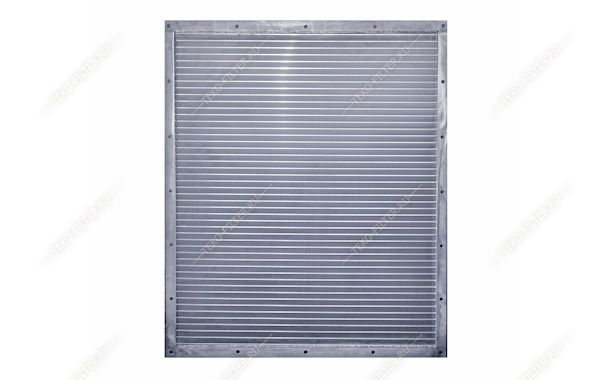

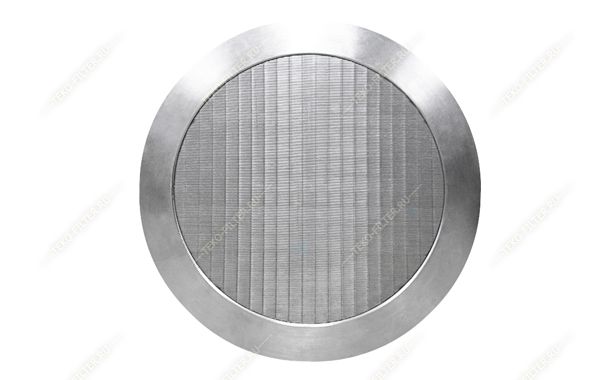

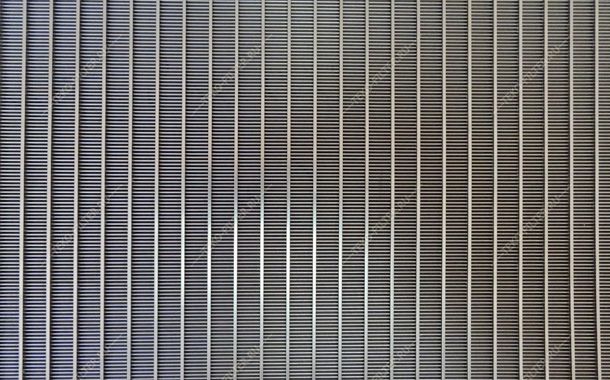

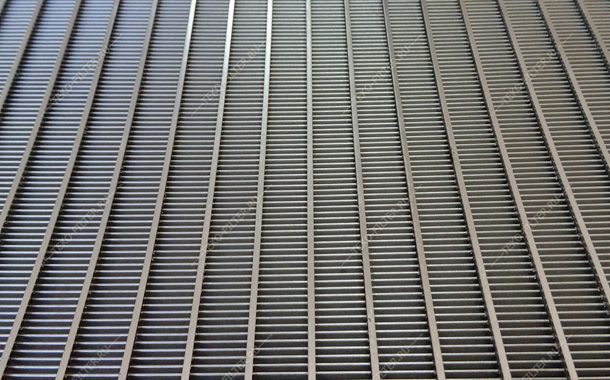

Описание конструкции. Щелевая решетка – плоское или дугообразное изделие, выполненное из продольно расположенных элементов каркаса и проволоки специальной треугольной формы. Продольные и поперечные элементы соединены между собой сваркой в каждой точке пересечения. Элементы проволоки треугольного сечения создают гладкую фильтрующую поверхность с щелями, расширяющимися по направлению прохождения потока, а опорные элементы образуют жесткий каркас. По кромке решетки может быть расположена рамка или элементы крепления. В зависимости от назначения щелевой решетки и технических характеристик в конструкции могут быть предусмотрены элементы укрепления, опорные детали и т.п.

Ширина щели определяется шагом расположения треугольной проволоки.

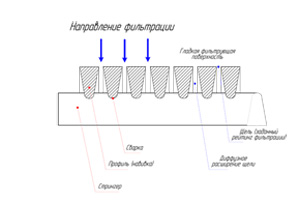

teko slot pr

Принцип действия. Фильтруемая среда проходит через щели решетки, при этом механические загрязнения задерживаются на фильтрующей поверхности. Размер щели в каждом отдельном случае подбирается индивидуально в зависимости от решаемой задачи, назначения щелевой решетки и характеристик фильтруемой среды и загрязнений.

Промывка осуществляется методом обратного тока или вручную. В режиме промывки обратным током щели фильтрующей поверхности решетки работают как сопла, усиливая эффект промывки. Кроме того, благодаря особенностям конструкции, полностью исключается возможность забивания щелей фильтрующей поверхности.

Технические характеристики. Ширина щели фильтрующей поверхности щелевых решеток может варьироваться от 0,05 до 6,0 мм. Современное, автоматическое оборудование, с использованием которого изготавливаются щелевые решетки «ТЭКО-СЛОТ»™, позволяет выдерживать допуск на ширину щели до ±0,015 мм.

Направление фильтрации соответствует расположению щелей фильтрующей поверхности. Загрязненная среда поступает со стороны гладкой поверхности, образованной основаниями треугольной проволоки.

Материал изготовления щелевых решеток: нержавеющая сталь AISI 304, AISI 321, AISI 316L, титан (Ti), а также другие специальные стали и сплавы по требованиям Заказчика.

Габариты и радиус кривизны изготавливаемых щелевых решеток варьируются в зависимости от поставленной задачи.

Номенклатура производимых щелевых решеток «ТЭКО-СЛОТ™»

Габариты

Профиль проволоки*

Количество опорных профилей, шт.

Щель, мм

Материал

Согласно

техническому

заданию

1,0х2,0

1,5х2,0

1,5х2,5

2,0х3,0

По результатам

расчета на прочность

0,05÷6,0

AISI 304

AISI 321

AISI 316L

Ti

* - могут быть применены другие профили проволоки в зависимости от требований, предъявляемых к конечному изделию по прочности и производительности.

Щелевые решетки «ТЭКО-СЛОТ» обладает рядом достоинств:

  • Высокая пропускная способность;
  • Низкое гидравлическое сопротивление;
  • Полное исключение возможности забивания щели фильтрующей поверхности;
  • Равномерное распределение фильтруемой среды по всей фильтрующей поверхности;
  • Эффективная промывка;
  • Высокая механическая прочность;
  • Длительный безаварийный срок эксплуатации.

Сфера применения. Щелевые решеток «ТЭКО-СЛОТ» широко применяются в различных отраслях промышленности и народного хозяйства:

  • В очистке бытовых и промышленных сточных вод для обезвоживания и уплотнения осадков.
  • В пищевой промышленности для фильтрации жидких продуктов; для рассева и фракционирования сыпучих сред.
  • В горнодобывающей промышленности для фракционирования / обезвоживание поташа, угля, фосфатов.

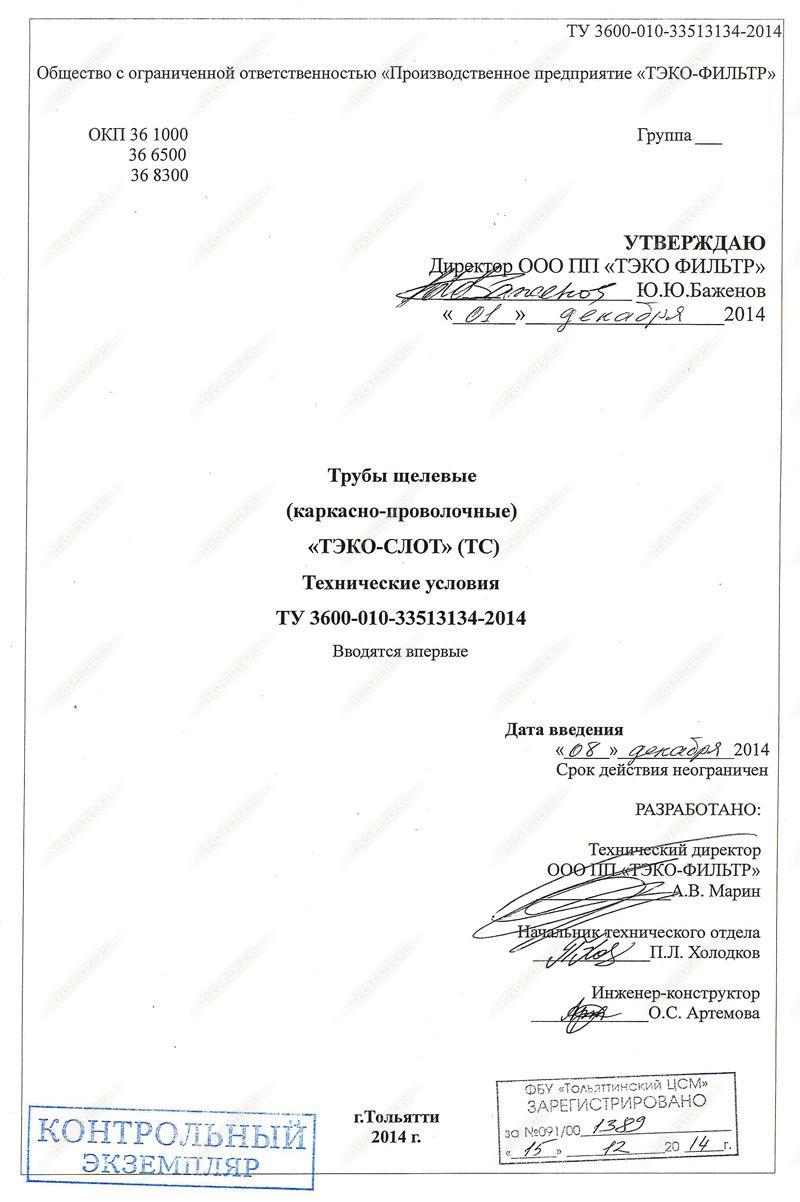

Щелевые решетки изготавливаются согласно ТУ 3600-010-33513134-2014 "Трубы щелевые каркасно-проволочные "ТЭКО-СЛОТ" (ТС)", срок введения с 08.12.2014 г.

Чтобы задать вопрос или оформить заказ на щелевые решетки, звоните по телефону: +7 (8482) 20-83-61, 20-85-90 или пишите на электронную почту info@teko-filter.ru

Выбирая нашу продукцию, Вы получаете качественные изделия от производителя, без посредников и наценок. Все оборудование изготавливается с учетом индивидуальных требований заказчика и проходит проверку качества на всех этапах производства.
