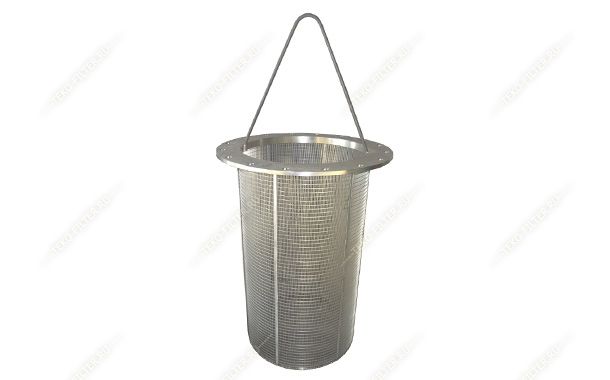

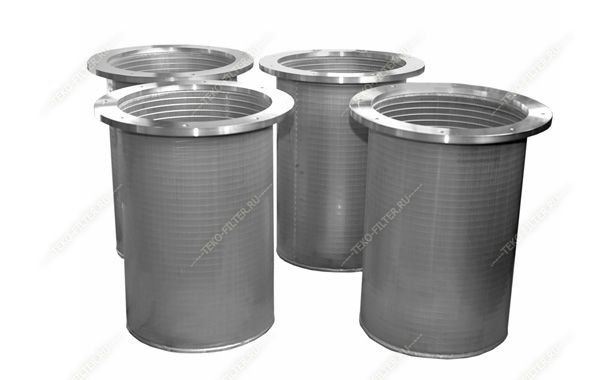

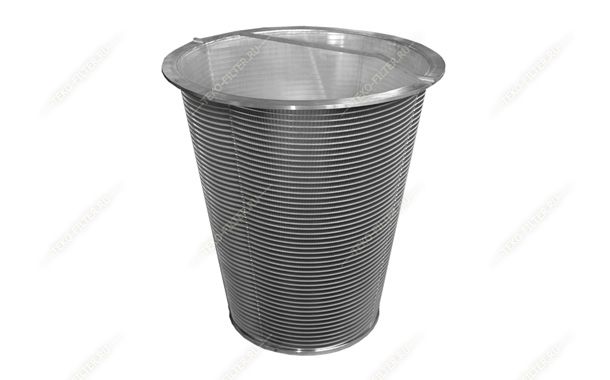

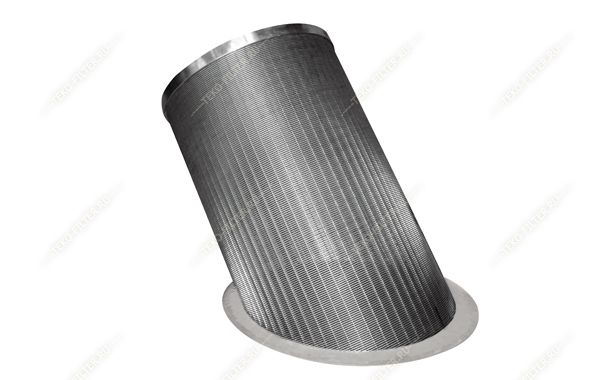

Описание конструкции. Щелевая корзина – изделие цилиндрической или конической формы с прямой или скошенной конфигурацией, которое изготавливается из специальной профилированной проволоки треугольного сечения. Для формирования диаметра и формы щелевой корзины треугольная проволока с заданным шагом наматывается на продольные направляющие (стрингеры). При этом, в каждой точке соприкосновения намотки со стрингерами производится контактная сварка. Шаг намотки проволоки определяет ширину щелевого зазора фильтрующей поверхности корзины. Основание профиля проволоки образует гладкую фильтрующую поверхность, которая обращена навстречу потоку очищаемой среды. Опорные элементы (стрингеры) формируют жесткий каркас. Щели корзины диффузорно расширяются в направлении фильтрации. В итоге получается простая, но прочная и надежная конструкция.

Принцип действия. Фильтруемая среда проходит через щели корзины, при этом механические загрязнения, размер которых превышает ширину щели, задерживаются на фильтрующей поверхности. Ширина щели корзины определяется размерами и концентрацией загрязняющих веществ, требованиями к глубине очистки среды и ее физико-химическими свойствами.

Промывка щелевой корзины осуществляется методом обратного тока. В режиме обратной промывки щели корзины работают как сопла, усиливая эффект промывки. Кроме того, благодаря особенностям щелевой конструкции, полностью исключается возможность забивания щелей фильтрующей поверхности. Также фильтрующую поверхность можно легко промыть вручную, когда организовать обратный ток по каким-то причинам не возможно.

Технические характеристики. Ширина щели фильтрующей поверхности щелевой корзины может иметь размер от 0,05 до 6,0мм. Современное, автоматическое оборудование, с использованием которого изготавливаются щелевые трубы «ТЭКО-СЛОТ», позволяет выдерживать допуск на ширину щели до ±0,015 мм. Это позволяет применять изделия в тех случаях, когда требования к очистке продукта жестко регламентировано и не допускается «проскок» частиц большего размера.

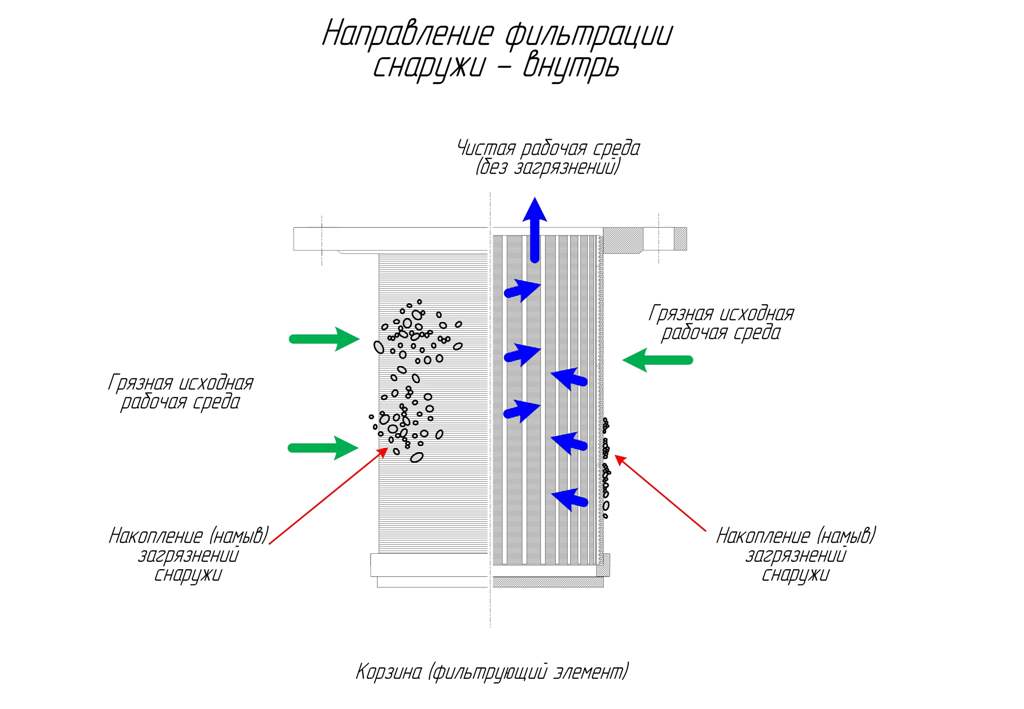

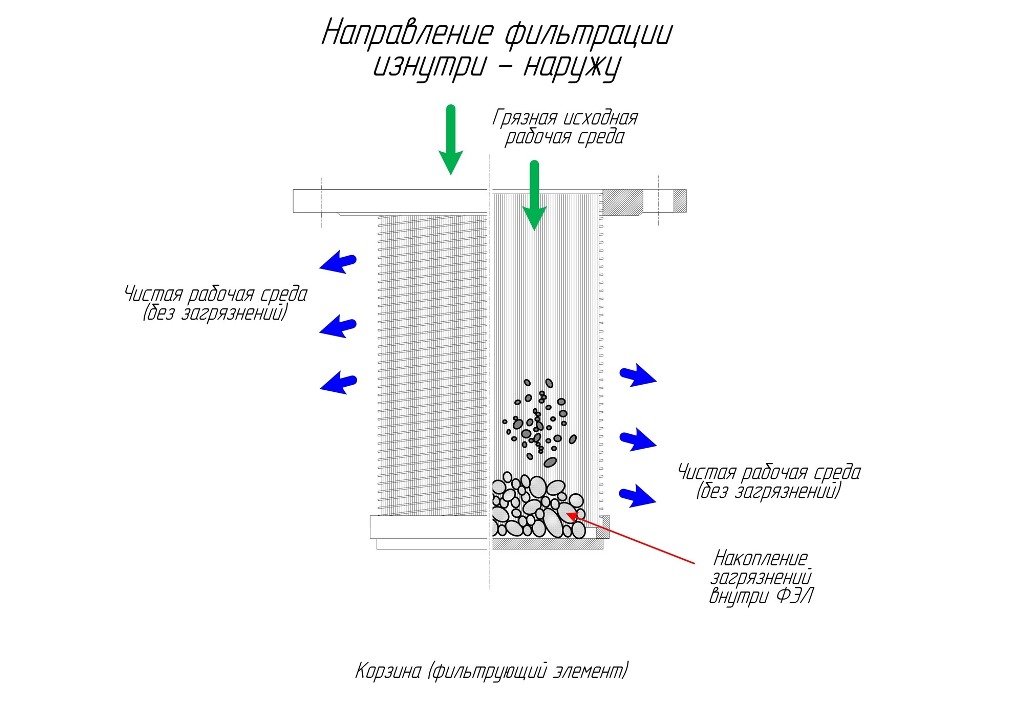

Направление фильтрации может быть реализовано согласно принципам: снаружи – внутрь (С/В) или изнутри – наружу (И/Н). Таким образом, накопление загрязнений может происходить снаружи корзины или внутри. То есть, в тех случаях, когда необходимо все задержанные щелевой корзиной загрязнения сохранить и в дальнейшем утилизировать или использовать в других процессах применение корзины с фильтрацией изнутри – наружу решает эту задачу. Если же требуется обеспечить быструю и качественную отмывку фильтрующей поверхности в процессе работы, то используют конструкции щелевых корзин с фильтрацией снаружи – внутрь.

Материал изготовления щелевой корзины: нержавеющая сталь AISI 304, AISI 321, AISI 316L, титан (Ti), а также другие специальные стали и сплавы по требованию Заказчика.

Габариты изготавливаемых щелевых корзин соответствуют размерам фильтровального оборудования, внутри которого они устанавливаются.

Номенклатура производимых щелевых корзин «ТЭКО-СЛОТ™»

* - могут быть применены другие профили проволоки в зависимости от требований, предъявляемых к конечному изделию по прочности и производительности.

Щелевые корзины «ТЭКО-СЛОТ» обладает рядом достоинств:

• Высокая пропускная способность;
• Низкое гидравлическое сопротивление;
• Полное исключение возможности забивания щели фильтрующей поверхности;
• Равномерное распределение фильтруемой среды по всей фильтрующей поверхности;
• Эффективная обратная промывка;
• Высокая механическая прочность;
• Длительный безаварийный срок эксплуатации;
• Простота монтажа и обслуживания.

Сфера применения. Щелевые корзины «ТЭКО-СЛОТ» широко применяются в различных отраслях промышленности и народного хозяйства:

• В очистке бытовых и промышленных сточных вод, а также при обезвоживании и уплотнении осадков.
• В химической промышленности на производстве лакокрасочной продукции (в составе фильтров жидких продуктов); на производстве химической продукции (в составе фильтров жидких и газообразных продуктов, распределительных систем колонных аппаратов); при газоочистке (в составе фильтров газа).
• В пищевой промышленности для фильтрации и хранение жидких продуктов; в процессах центрифугирования (фильтрующие барабаны центрифуг); для рассева и фракционирования сыпучих сред.

Щелевые корзины изготавливаются согласно ТУ 3600-010-33513134-2014 "Трубы щелевые каркасно-проволочные "ТЭКО-СЛОТ" (ТС)", срок введения с 08.12.2014 г.
