Фильтрующие элементы ФЭЛ
(щелевые дренажные колпачки) четвертого исполнения

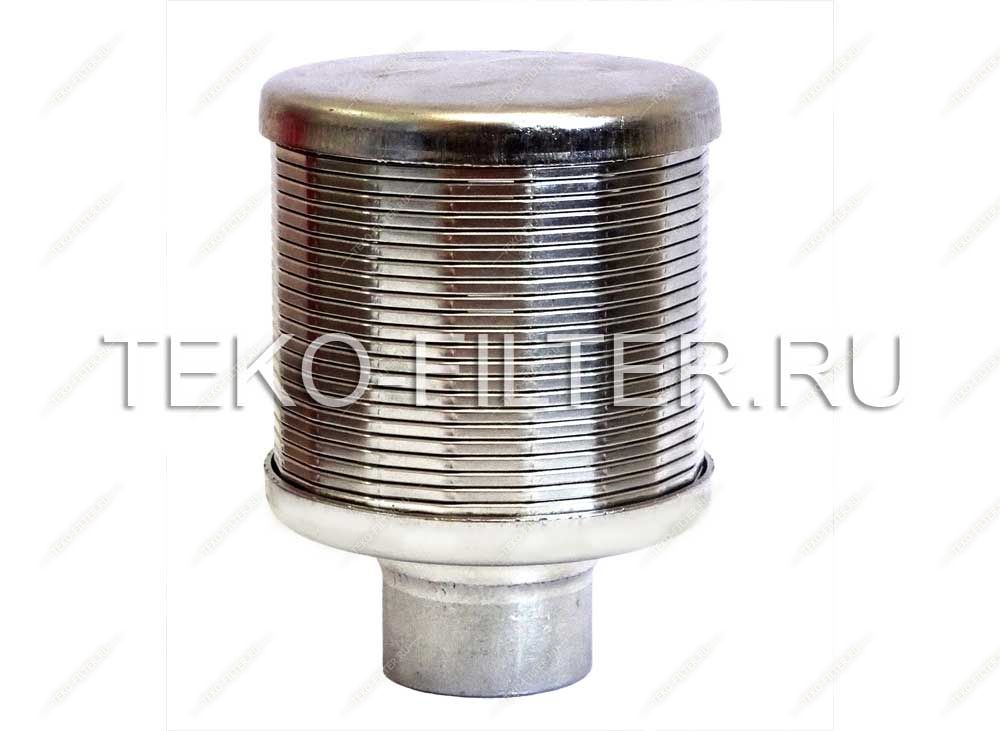

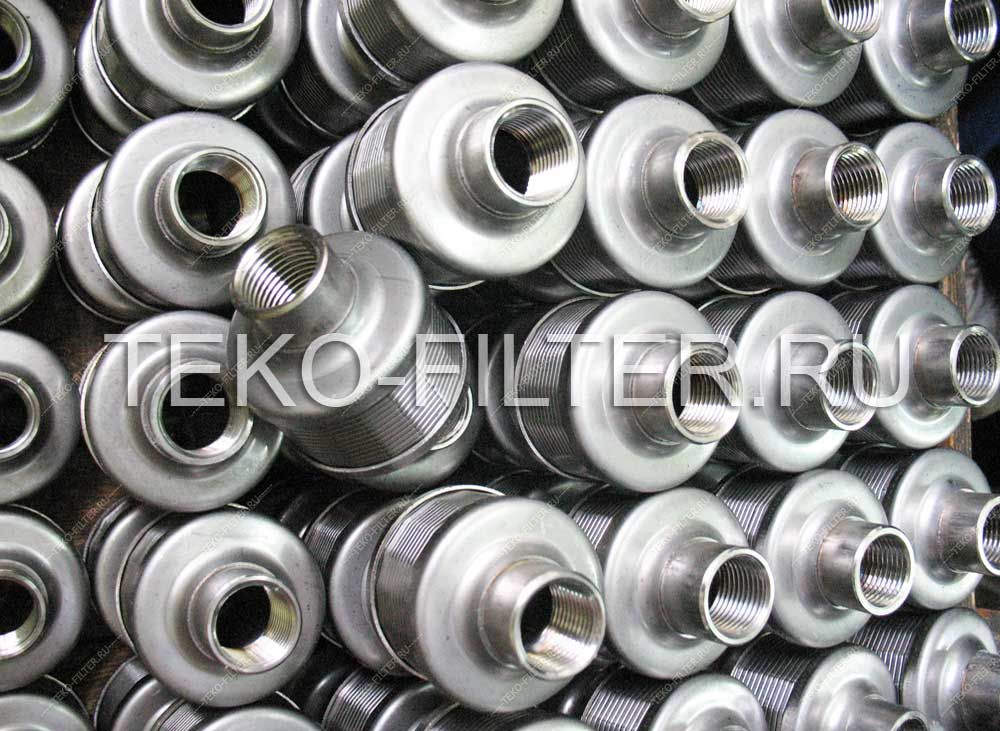

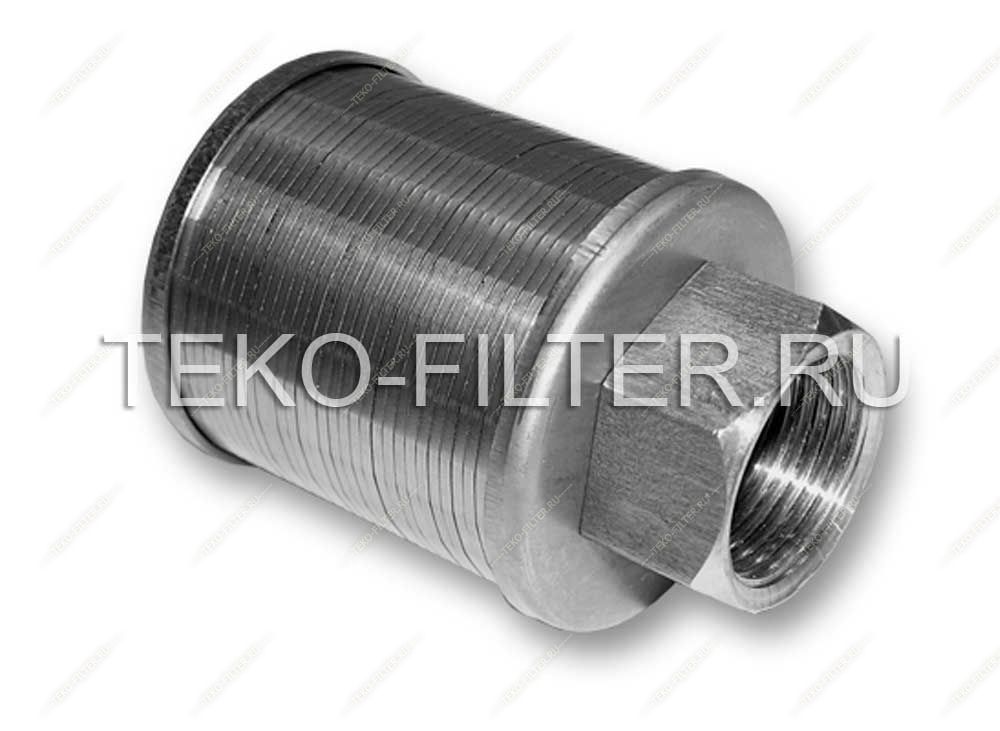

         Фильтрующий элемент ФЭЛ (щелевой дренажный колпачок) четвертого исполнения    Фильтрующий элемент ФЭЛ (щелевой дренажный колпачок) четвертого исполнения    Фильтрующий элемент ФЭЛ (щелевой дренажный колпачок) четвертого исполнения

           Фильтрующий элемент ФЭЛ (щелевой дренажный колпачок) четвертого исполнения    Фильтрующий элемент ФЭЛ (щелевой дренажный колпачок) четвертого исполнения    Фильтрующий элемент ФЭЛ (щелевой дренажный колпачок) четвертого исполнения

Фильтрующие элементы ФЭЛ (щелевые дренажные колпачки) четвертого исполнения – устройства, предназначенные для отделения фильтруемой жидкости (раствора) от фильтрующего материала и её отвода.



БЫСТРЫЙ ЗАПРОС



Фильтрующие элементы ФЭЛ устанавливаются в сборно-распределительных устройствах фильтров различного назначения и конструктивного исполнения.



Принцип действия: фильтруемая жидкость (раствор) проходит через фильтрующий материал, отделяется фильтрующим блоком ФЭЛа и через присоединительный штуцер отводится на дальнейшую обработку.

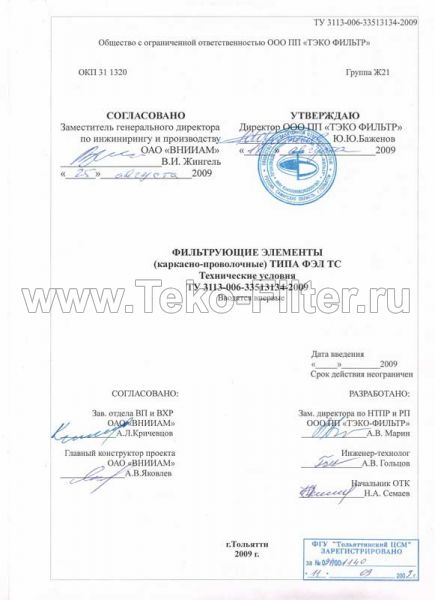

Фильтрующие элементы ФЭЛ (щелевые колпачки) четвертого исполнения изготавливаются согласно ТУ 3113-006-33513134-2009 «Фильтрующие элементы (каркасно-проволочные) типа ФЭЛ ТС», внесены в госреестр 11.09.2009.



ФЭЛ четвертого исполнения представляет собой легкую и очень прочную конструкцию, получаемую путем намотки проволоки специального треугольного сечения на стрингеры треугольного, прямоугольного или круглого сечения, которые формируют цилиндрический каркас ФЭЛа.

Для присоединения фильтрующих элементов используется резьба на присоединительном штуцере. Фильтрующие элементы, не имеющие резьбы, устанавливаются на сборно-распределительное устройство с помощью сварки.

При навивке проволоки на каркас в каждой точке касания проволоки со стрингером осуществляется сварка. Размер щели спирально-навитого фильтрующего элемента ФЭЛ (щелевого колпачка) формируется задаваемым шагом намотки проволоки. Применение проволоки специального треугольного сечения позволяет получать профиль щелей с диффузорным расширением и высокой точностью ширины щели.
Диффузорное расширение щели и проволока треугольного сечения с заостренными концами обеспечивает особые гидравлические свойства ФЭЛа.



Материал изготовления ФЭЛ 4-го исполнения – нержавеющая сталь 12Х18Н10Т и её аналоги. Благодаря использованию коррозионностойкого материала, фильтроэлементы имеют повышенную стойкость в агрессивных средах.



Главные преимущества ФЭЛ четвертого исполнения:

  • высокая пропускная способность;
  • низкое гидравлическое сопротивление;
  • полное исключение выноса фильтрующего материала из фильтра.

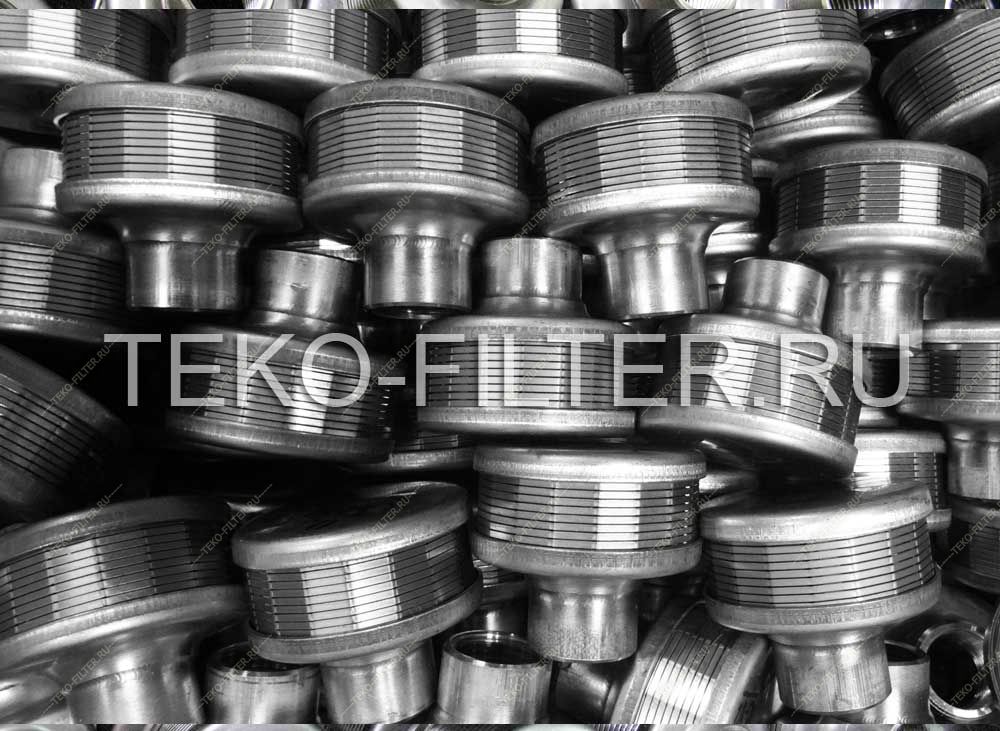

ФЭЛ четвертого исполнения    ФЭЛ четвертого исполнения

Конструкция парных фильтрующих элементов ФЭЛ (щелевых дренажных колпачков) была разработана по запросу заказчика для замены существующих пластиковых ФЭЛ в РУ противоточных фильтров.

Поставки таких ФЭЛов осуществлялись в ОАО «Северсталь», НЛМК, Рязанский НПЗ.



Номенклатура и технические характеристики выпускаемых фильтрующих элементов ФЭЛ 4 исполнения.



Обозначение Ширина щели, мм Площадь фильтрации
(живое сечение)
Размеры, мм
диаметр высота
ФЭЛ ТС-0,2-5,9-4-Н-G1/2-В 0,2±0,05 5,90 см2 52 71
ФЭЛ ТС-0,2-5,9-4-Н-G3/4-В 0,2±0,05 5,90 см2 52 73
ФЭЛ ТС-0,2-14-4-Н-K3/4-В 0,2±0,05 14,00 см2 76 103
ФЭЛ ТС-0,4-6-4-Н-G3/4-В-ПК 0,4±0,05 6,00 см2 52 174
ФЭЛ ТС-0,4-6-4-Н-К3/4-В 0,4±0,05 6,00 см2 52 60
ФЭЛ ТС-0,4-10,6-4-Н-К3/4-В 0,4±0,05 10,60 см2 52 73
ФЭЛ ТС-0,4-10,6-4-Н-М24х2-Н-Д 0,4±0,05 10,60 см2 52 178



В нашем каталоге представлены другие фильтрующие элементы ФЭЛ (щелевые дренажные колпачки).
