Фильтры-ловушки (ФЛ)



Специалистам по водоподготовке известно, что вынос из фильтра фильтрующего материала ведет не только к потерям дорогостоящей загрузки, но и к выходу из строя котла и другого оборудования, в котором она может оказаться (деаэратор, декарбонизатор, другие фильтры). Исключить потери, связанные с выносом фильтрующего материала, можно с помощью фильтров-ловушек зернистых материалов.



БЫСТРЫЙ ЗАПРОС



Фильтры-ловушки защитят Вас от негативных последствий, связанных с попаданием ионообменной смолы в теплоэнергетическое оборудование и перемешиванием смол различного типа (катионита и анионита), что может происходить незаметно для обслуживающего персонала.

Фильтр-ловушка не позволит фильтрующему материалу попасть в технологическую линию в случае возникновения чрезвычайной ситуации, связанной с поломкой дренажно-распределительной системы.

Задержанная фильтрующая загрузка может быть извлечена и возвращена обратно в фильтр.



Фильтры-ловушки зернистых материалов предназначены для улавливания выноса фильтрующих материалов из фильтра из-за возможных дефектов дренажной системы или измельчения фильтрующей загрузки. Они используются в схемах водоподготовки на тепловых и атомных электростанциях, промышленных и отопительных котельных, а также в системах конденсатоочистки.

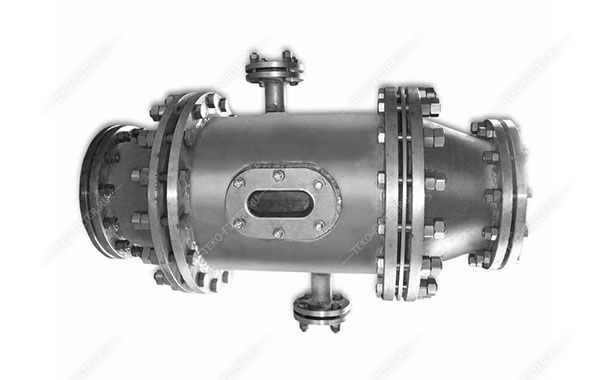

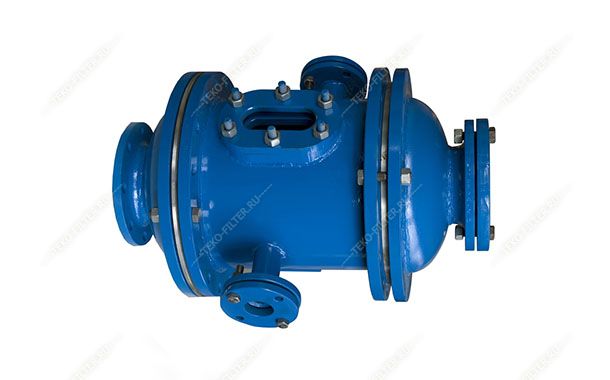

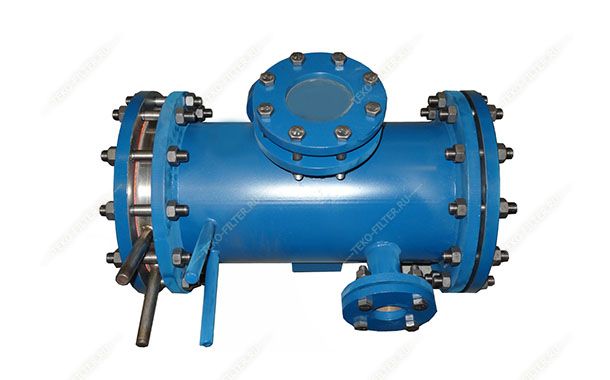

Фильтр-ловушка зернистых материалов состоит из цилиндрического стального корпуса и фильтрующих элементов, соосных с корпусом.



Корпус фильтра-ловушки представляет собой цилиндрический сосуд с подводящим и отводящим патрубками. В цилиндрическом корпусе имеется окно смотровое, штуцер воздушника и дренажный штуцер. Корпус может выполняться как из нержавеющей, так и из углеродистой стали.



Фильтрующие элементы представляют собой каркасно-проволочную конструкцию «ТЭКО-СЛОТ», состоящую из проволоки треугольного профиля, которая по спирали намотана вокруг продольных опорных стержней (поддерживающих профилей) и соединена с ними сваркой в точках соприкосновения. Простая и надежная конструкция фильтрующего элемента обладает следующими положительными особенностями: незабиваемостью элемента, низким гидравлическим сопротивлением; повышенной жесткостью и механической прочностью. Ширина щелей между витками проволоки треугольной формы является постоянной и может иметь размер от 0,05 до 2 мм. Фильтроэлементы выполняются из нержавеющей стали.



Принцип действия фильтра-ловушки заключается в том, что вода после фильтров под давлением поступает в переднюю его часть, проходит через фильтрующие элементы и отводится из фильтра-ловушки. Фильтрующий материал (ионообменная смола, песок, уголь или др.) задерживается на фильтроэлементе, промывка которого впоследствии производится обратным током воды.

Производительность серийно выпускаемых фильтров-ловушек (ФЛ) «ТЭКО-ФИЛЬТР» составляет от 10 до 1000 м3/час.

Фильтр-ловушка может размещаться как на горизонтальном, так и на вертикальном участке трубопровода.



Номенклатура и технические характеристики выпускаемых фильтров-ловушек (ФЛ).



Тип фильтра Диаметр корпуса D, мм Производительность, м3/час Габариты HxBxL, мм Масса конструкции, кг
ФЛ-ТС-20-1,0 108  20 266x215x609 35
ФЛ-ТС-30-1,0 133  30 291x245x595 45
ФЛ-ТС-100-1,0  219 100 489x335x930 160
ФЛ-ТС-200-1,0 325 200 595x440x1040 230
ФЛ-ТС-300-1,0 377 300 647x500x1100 250
ФЛ-ТС-400-1,0 426 400 696x565x1104 350
ФЛ-ТС-900-1,0 630 900 870x780x1009 630
ФЛ-ТС-1000-1,0 630 900 870x780x1198 750

Примечание: возможно изготовление фильтров-ловушек с другими техническими характеристиками по требованию заказчика.



Положительные особенности фильтров-ловушек зернистых материалов (ФЛ):

  • позволяют избежать потерь дорогостоящих ионообменных смол;
  • позволяют избежать смешения ионообменных смол различного типа;
  • защищают от повреждений теплоэнергетическое, насосное оборудование, клапаны и.т.д;
  • низкое гидравлическое сопротивление;
  • высокая механическая прочность фильтрующих элементов;
  • возможность визуального наблюдения за состоянием фильтрующих элементов;
  • простота монтажа и обслуживания.



БЫСТРЫЙ ЗАПРОС



Референц-лист поставок фильтров-ловушек [Скачать]
