Фильтрующие элементы ФЭЛ
(щелевые дренажные колпачки) первого исполнения

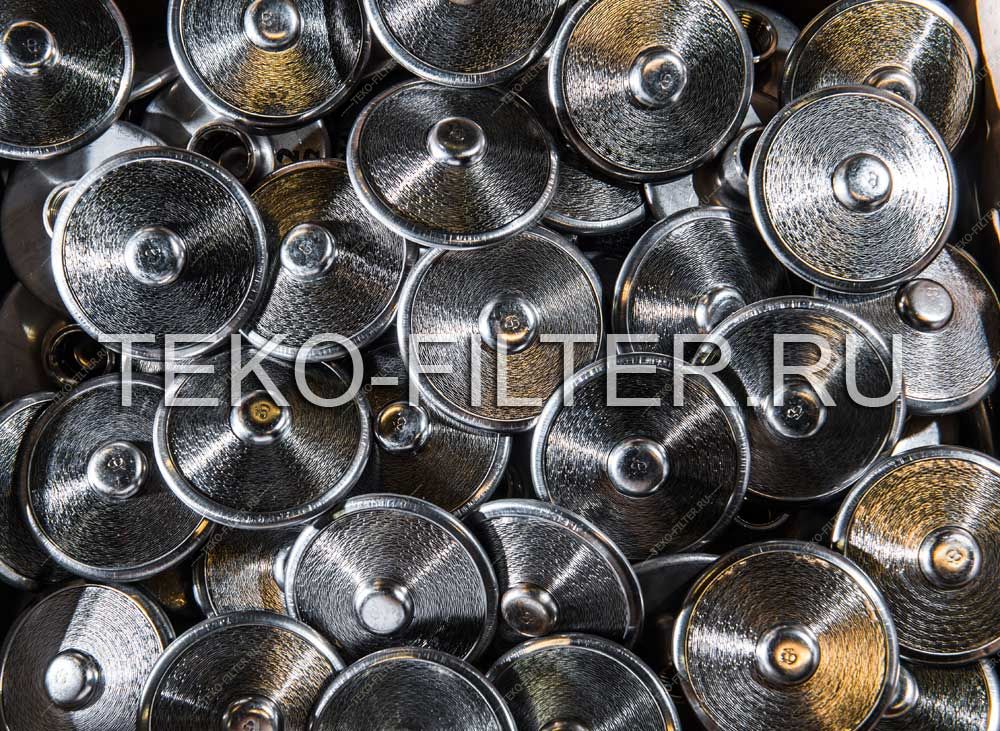

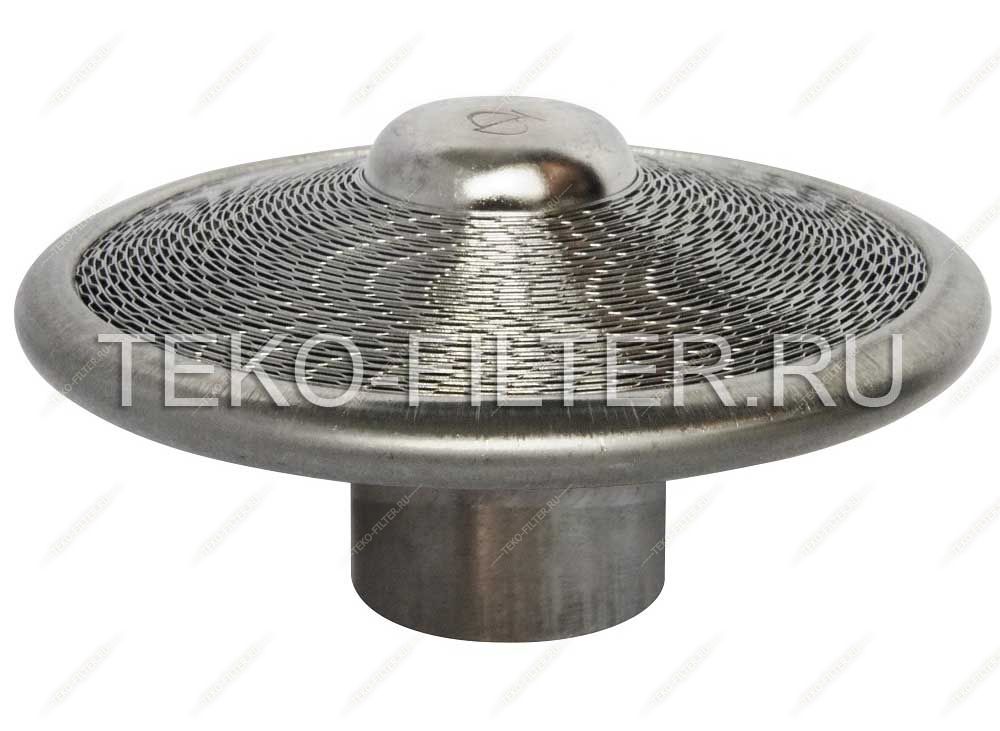

Фильтрующий элемент ФЭЛ (щелевой дренажный колпачок) первого исполнения Фильтрующий элемент ФЭЛ (щелевой дренажный колпачок) первого исполнения Фильтрующий элемент ФЭЛ (щелевой дренажный колпачок) первого исполнения

Фильтрующие элементы ФЭЛ (щелевые дренажные колпачки) первого исполнения – устройства, предназначенные для отделения фильтруемой жидкости (раствора) от фильтрующего материала и её отвода.



БЫСТРЫЙ ЗАПРОС



Фильтрующие элементы ФЭЛ устанавливаются в сборно-распределительных устройствах фильтров различного назначения и конструктивного исполнения.




Принцип действия: фильтруемая жидкость (раствор) проходит через фильтрующий материал, отделяется фильтрующим блоком ФЭЛа и через присоединительный штуцер отводится на дальнейшую обработку.



Фильтрующие элементы ФЭЛ (щелевые дренажные колпачки) первого исполнения изготавливаются согласно ТУ 3113-002-33513134-2010 «Фильтрующие элементы спирально навитые ленточные типа ФЭЛ», внесены в госреестр 18.02.2011.

С 1992 года и по сегодняшний день фильтрующие элементы первого исполнения являются одной из наиболее востребованных позиций в номенклатуре ФЭЛ.

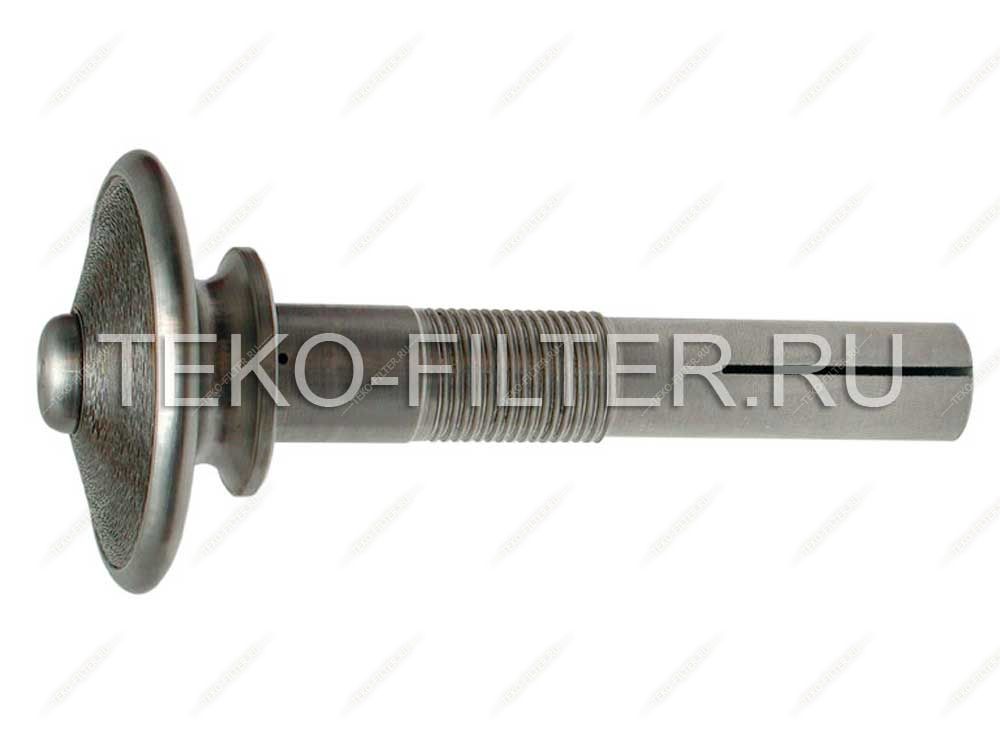

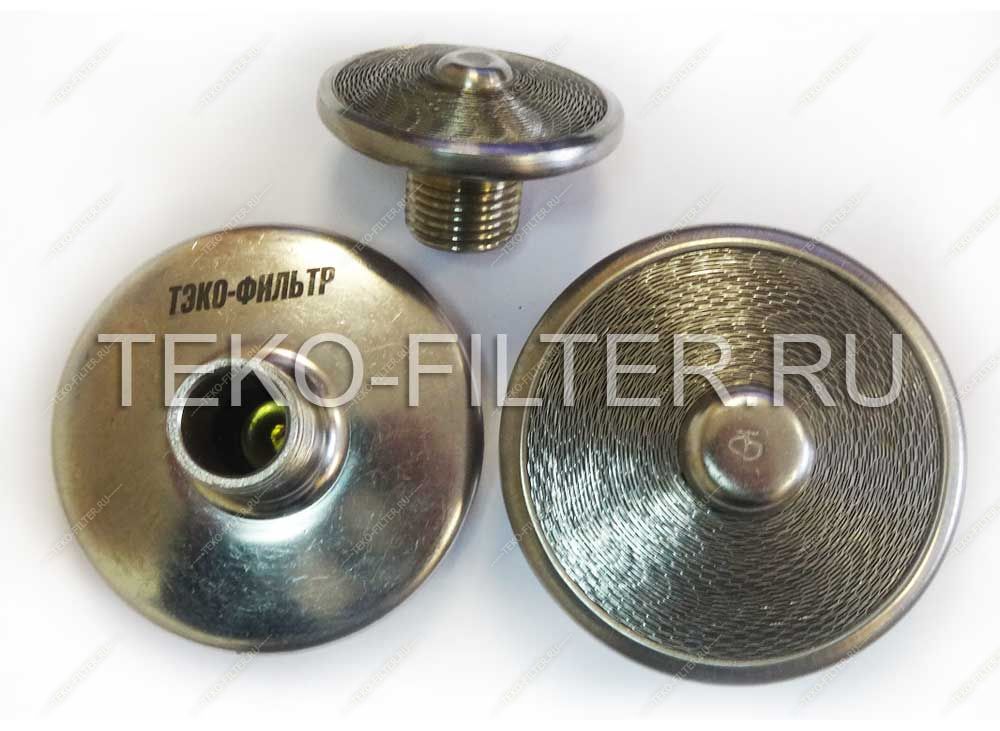

ФЭЛ первого исполнения представляет собой корпус с фильтрующей поверхностью, направленной вверх, и штуцером. Для присоединения фильтрующих элементов используется резьба на присоединительном штуцере. Фильтрующие элементы, не имеющие резьбы, устанавливаются на сборно-распределительное устройство с помощью сварки.



Материал изготовления ФЭЛ 1-го исполнения – нержавеющая сталь 12Х18Н10Т и её аналоги. Благодаря использованию коррозионностойкого материала, фильтроэлементы имеют повышенную стойкость в агрессивных средах.

За время эксплуатации на различных объектах водоподготовки прекрасно проявил себя как надежное и долговечное устройство. Широко применяется на водоподготовительных установках промышленных предприятий в России и за рубежом.



Номенклатура и технические характеристики выпускаемых фильтрующих элементов ФЭЛ 1 исполнения.



Обозначение Ширина щели, мм Площадь фильтрации
(живое сечение)
Размеры, мм
диаметр высота
ФЭЛ-0,2-8,7-1-Н-G1/2-В 0,2±0,05 8,70 см2 74 40
ФЭЛ-0,2-18-1-Н-G3/4-В 0,2±0,05 18,00 см2 100 46
ФЭЛ-0,4-15-1-Н-G3/4-В 0,4±0,05 15,00 см2 74 40
ФЭЛ-0,4-15-1-Н-G3/4-Н-Д 0,4±0,05 15,00 см2 74 346
ФЭЛ-0,4-27-1-Н-К3/4-В 0,4±0,05 27,00 см2 100 46
ФЭЛ-0,4-27-1-Н- М42х2-В 0,4±0,05 27,00 см2 100 52



В нашем каталоге представлены и другие исполнения фильтрующих элементов ФЭЛ (щелевых дренажных колпачков).
