Пластинчатый ФЭЛ

Фильтрующие элементы ФЭЛ (щелевые дренажные колпачки) пластинчатые – устройства, предназначенные для отделения фильтруемой жидкости (раствора) от фильтрующего материала и её отвода.

Параметры оборудования:

Цена - по запросу

Гарантия - 24 месяца

Доставка - в любую точку мира

ОТЗЫВЫ

Референц-лист поставок

Листовка PDF

Описание

Принцип действия

Технические характеристики

Описание

Пластинчатый ФЭЛ

Фильтрующие элементы ФЭЛ устанавливаются в сборно-распределительных устройствах фильтров различного назначения и конструктивного исполнения.

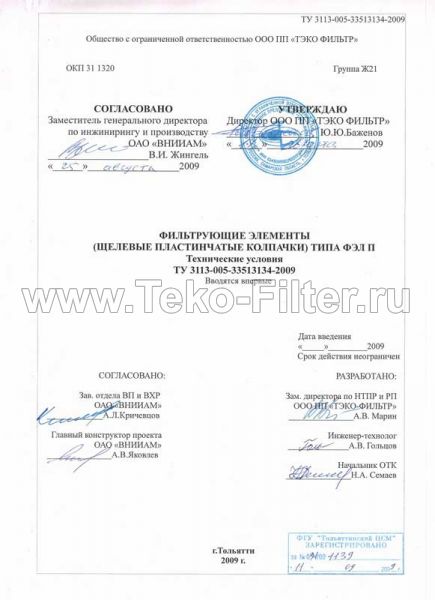

Пластинчатые фильтрующие элементы ФЭЛ П изготавливаются согласно ТУ 3113-005-33513164-2009 «Фильтрующие элементы (щелевые пластинчатые колпачки) типа ФЭЛ П».

Пластинчатый ФЭЛ представляет собой набор штампованных пластин, закрепленных между крышкой и основанием фильтрующего элемента. В основании ФЭЛ П имеется резьбовой штуцер для крепления фильтрующего элемента.

Данные фильтрующие элементы применяются в конструкциях нижних сборно-распределительных устройств механических и ионообменных фильтров АЭС.

Материал изготовления пластинчатого ФЭЛ – нержавеющая сталь 12Х18Н10Т и её аналоги. Благодаря использованию коррозионностойкого материала фильтроэлементы имеют повышенную стойкость в агрессивных средах.

Основные технические особенности ФЭЛ П:

повышенная механическая прочность;
большая площадь фильтрования;
низкое гидравлическое сопротивление;
низкая чувствительность к забиванию щелей;
срок эксплуатации до 50 лет.

Принцип действия: фильтруемая жидкость (раствор) проходит через фильтрующий материал, отделяется фильтрующим блоком ФЭЛа и через присоединительный штуцер отводится на дальнейшую обработку.

Номенклатура и технические характеристики выпускаемых пластинчатых фильтрующих элементов ФЭЛ 4 исполнения.

Обозначение	Ширина щели, мм	Площадь фильтрации (живое сечение)	Размеры, мм
Обозначение	Ширина щели, мм	Площадь фильтрации (живое сечение)	диаметр	высота
ФЭЛ П-0,1-19-4-Н-М56х3-Н	0,1±0,05	19,00 см²	66	110
ФЭЛ П-0,2-10-4-Н-G1/2-Н-Д	0,2±0,05	10,00 см²	50	150
ФЭЛ П-0,25-12-4-Н-G1/2-Н-Д	0,25±0,05	12,00 см²	50	173
ФЭЛ П-0,3-43-4-Н-М56х3-Н	0,3±0,05	43,00 см²	66	110

В нашем каталоге представлены и другие исполнения фильтрующих элементов ФЭЛ (щелевых дренажных колпачков).

Чтобы задать вопрос или оформить заказ на фильтрующие элементы ФЭЛ (щелевые дренажные колпачки) первого исполнения, звоните по тел.: +7 (8482) 20-83-61, 20-85-90 или пишите на электронную почту info@teko-filter.ru
